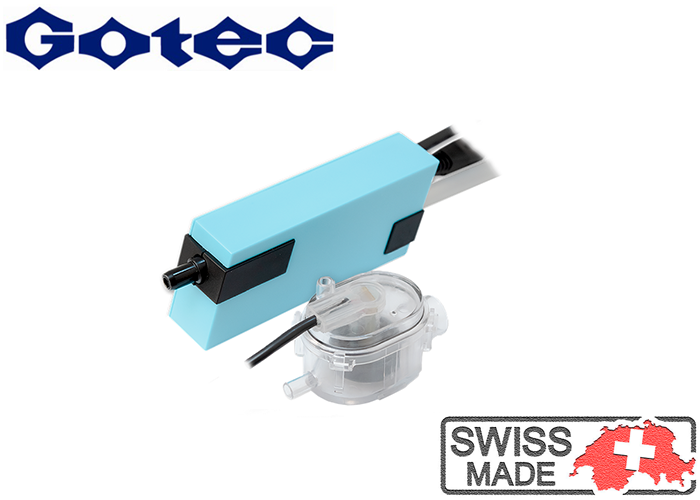

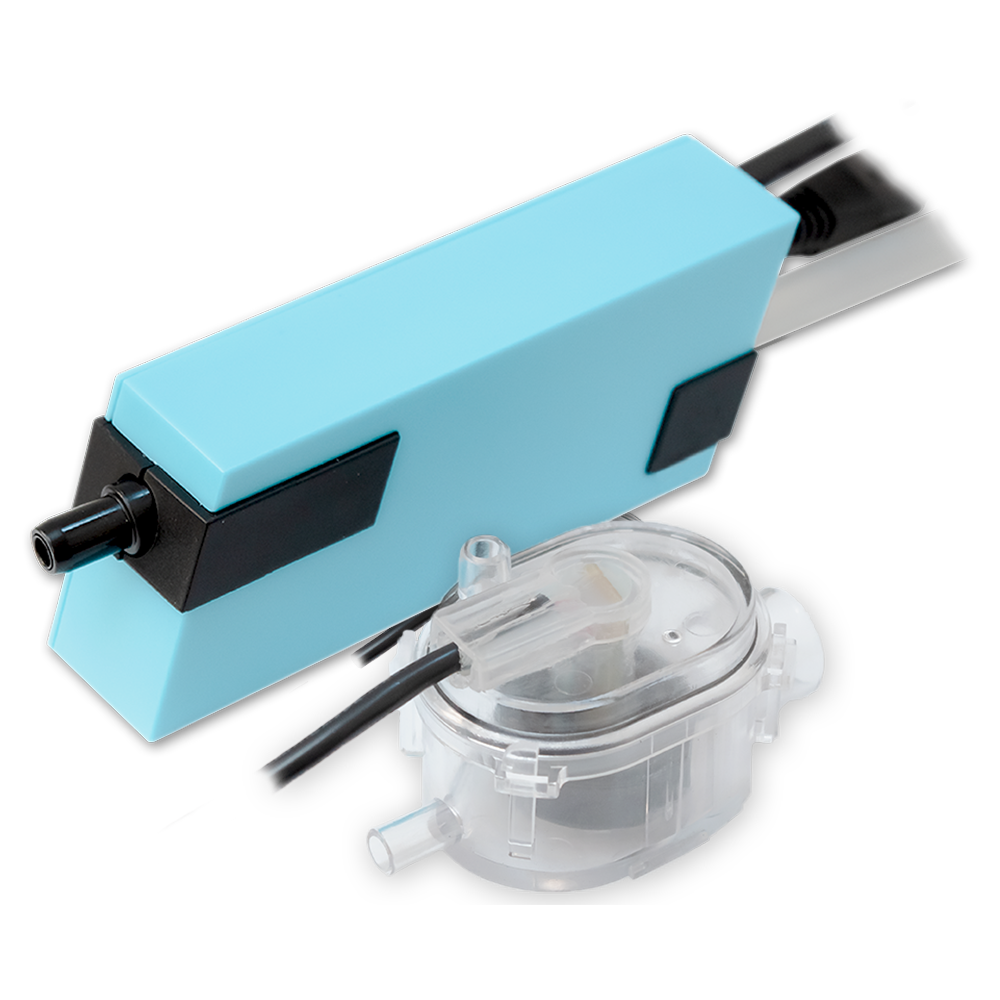

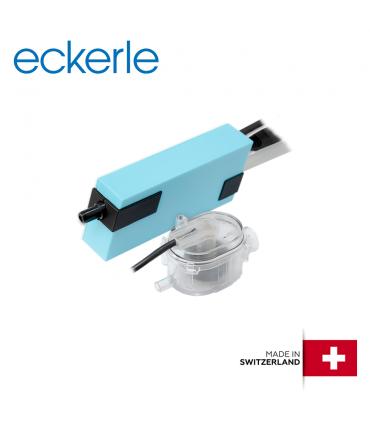

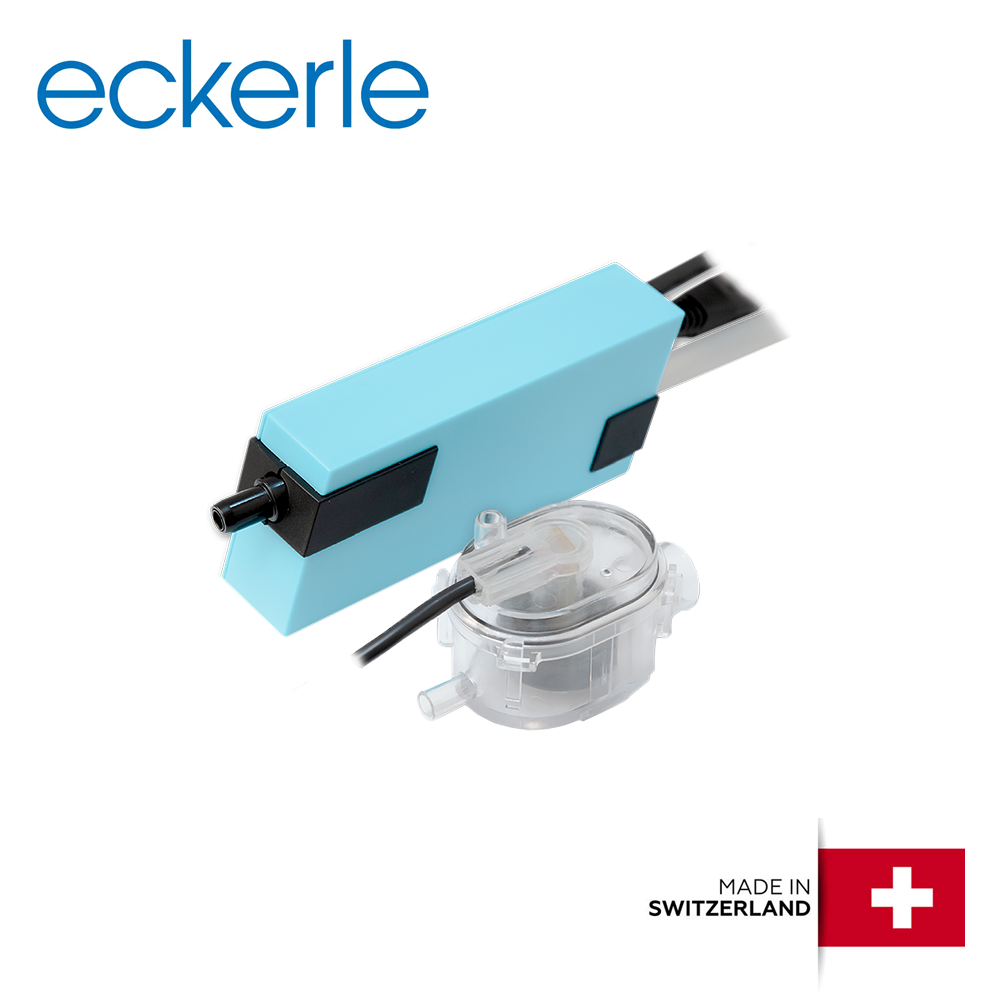

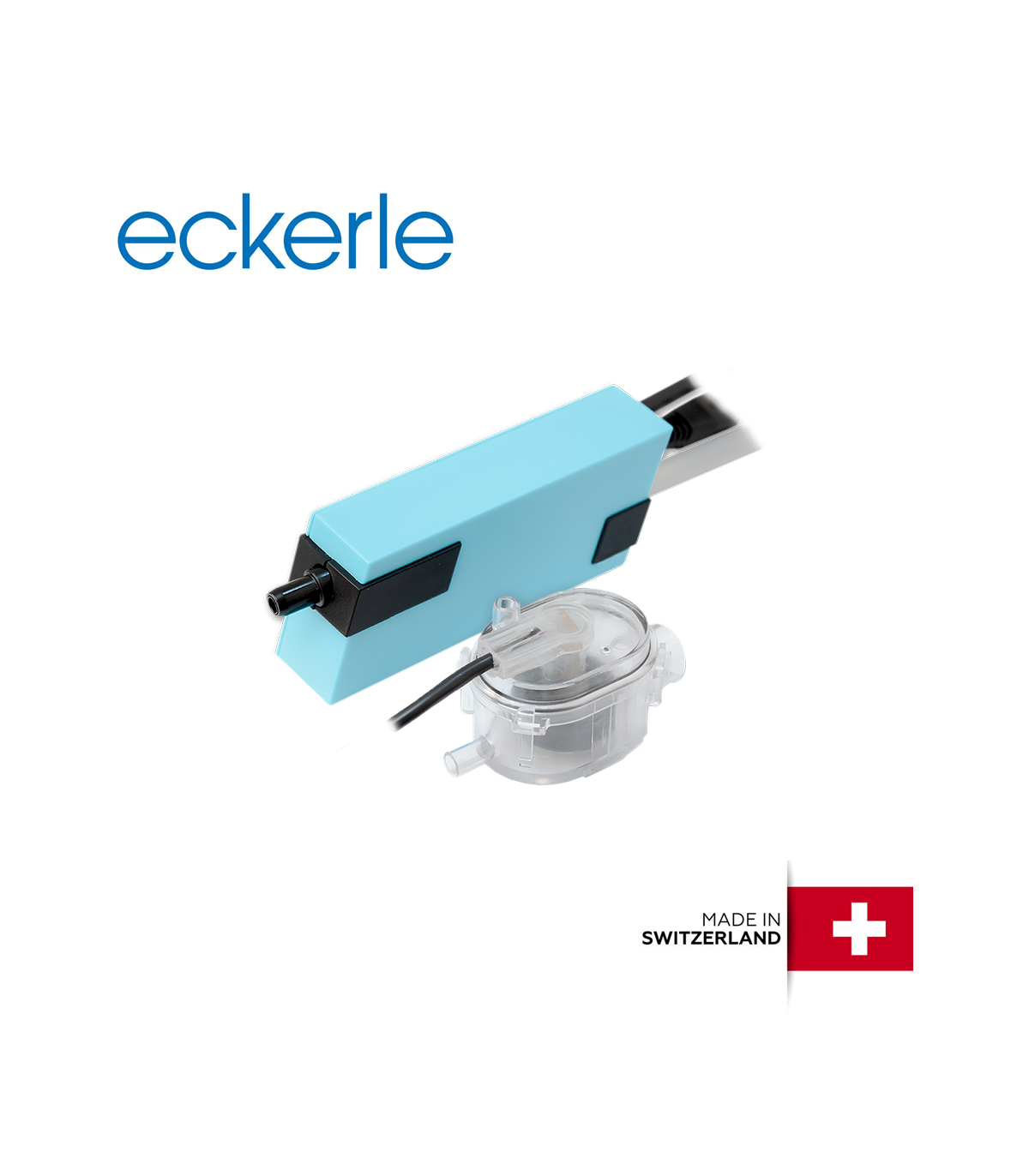

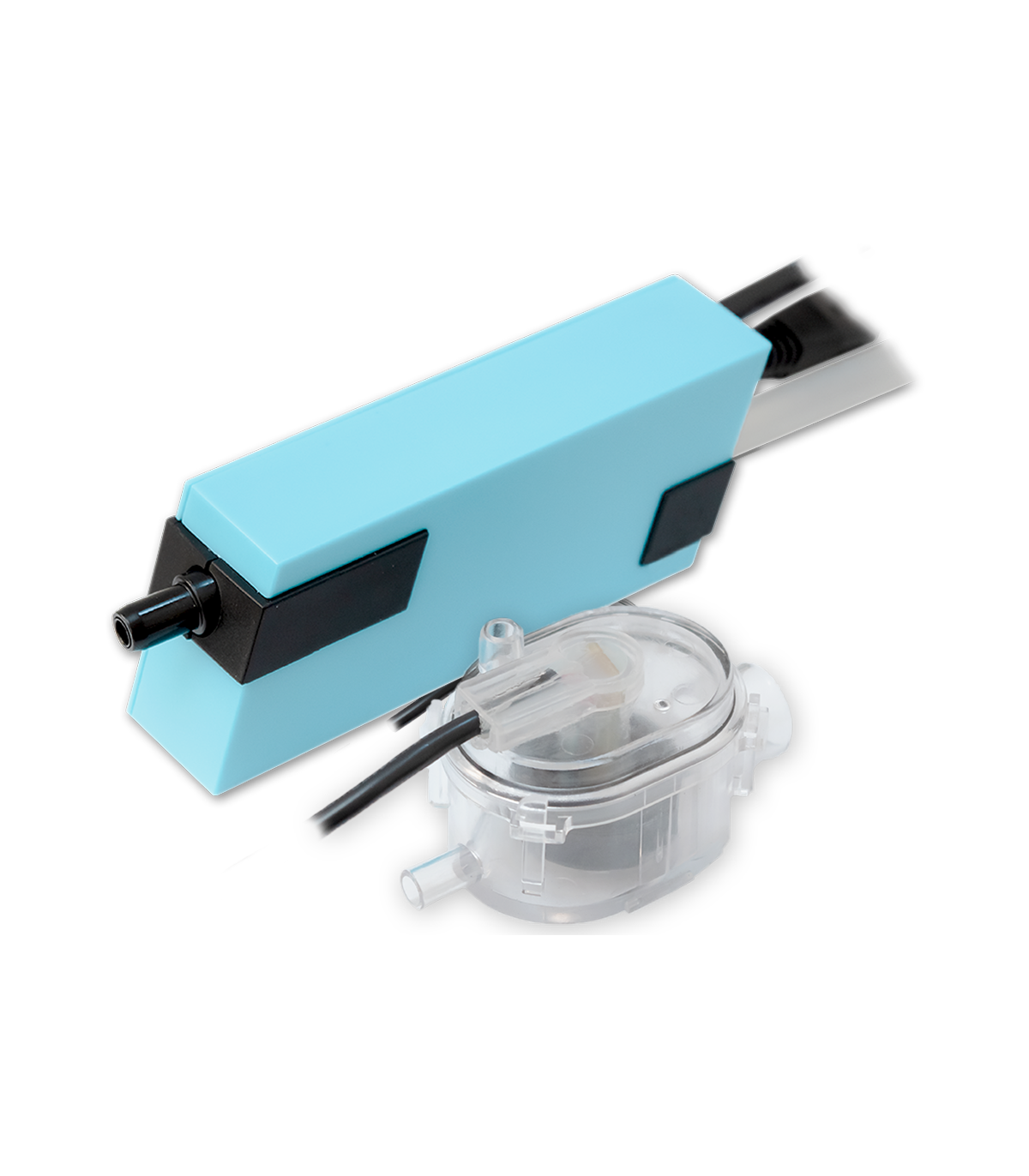

Pompa de condens Gotec Eckerle Touchline, pentru aer conditionat, debit 10 L/h, Hmax 8 m

Pompa de condens Gotec Eckerle Touchline pentru aer conditionat, debit 10 L/h si Hmax 8 m

Pompa de condens Gotec Eckerle Touchline este destinata evacuarii apei rezultate in timpul functionarii aparatelor de aer conditionat si instalatiilor frigorifice compatibile. Modelul poate fi utilizat pentru aparate de aer conditionat cu capacitati de racire de pana la 24000 BTU si este potrivit pentru situatiile in care condensul nu poate fi evacuat gravitational catre punctul de drenaj.

Touchline este o pompa economica si fiabila, dezvoltata ca inlocuitor pentru modelul GO10 si echipata cu tehnologii si accesorii specifice unei pompe din gama premium. Sistemul utilizeaza aceeasi tehnologie antivibratii intalnita la gama Tattoo, obtinand un nivel sonor declarat de maximum 18 dB(A) la 1 metru. Pompa ofera un debit maxim de 10 l/h si o inaltime maxima de refulare de pana la 8 m.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat si instalatiile frigorifice compatibile.
• Compatibilitate: aparate de aer conditionat cu capacitati de racire de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: pana la 8 m, conform curbei de performanta.
• Nivel de zgomot: maximum 18 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Protectie termica: protectie la suprasarcina termica la 120°C.
• Contact alarma: NO/NC, 8 A, 230 V.
• Constructie: tehnologie antivibratii pentru reducerea zgomotului transmis in timpul functionarii.

Pompa economica si fiabila pentru instalatii de climatizare

Gotec Eckerle Touchline a fost dezvoltata pentru a oferi o solutie eficienta de evacuare a condensului, pastrand in acelasi timp caracteristici intalnite la pompele din gamele superioare. Constructia compacta, functionarea silentioasa si accesoriile incluse permit integrarea in diferite configuratii de montaj.

Modelul inlocuieste pompa GO10 si poate fi utilizat atat in instalatii noi, cat si in aplicatii in care este necesara inlocuirea unei pompe de condens existente, cu respectarea parametrilor tehnici si a conditiilor de montaj indicate de producator.

Gotec Eckerle Touchline – evacuare silentioasa si protectie pentru sistemul de condens

Atunci cand evacuarea gravitationala nu poate fi realizata, Touchline preia condensul acumulat si il transporta catre un punct de scurgere aflat la distanta sau la un nivel superior. Sistemul este conceput pentru aparate de aer conditionat de pana la 24000 BTU capacitate de racire si poate fi utilizat si in aplicatii frigorifice compatibile.

Debitul maxim de 10 l/h, refularea de pana la 8 m si functionarea cu nivel redus de zgomot fac pompa potrivita pentru instalatii rezidentiale sau comerciale unde spatiul disponibil si confortul acustic sunt importante.

Tehnologie antivibratii si nivel sonor redus

Touchline utilizeaza tehnologie antivibratii similara celei folosite de Gotec Eckerle pentru gama Tattoo. Aceasta contribuie la limitarea vibratiilor transmise catre structura de montaj si la reducerea zgomotului produs in timpul functionarii.

Nivelul sonor declarat este de maximum 18 dB(A) la distanta de 1 m, ceea ce permite utilizarea pompei in locuinte, birouri, camere de hotel sau alte spatii unde zgomotul produs de echipamentele auxiliare trebuie mentinut la un nivel redus.

Debit maxim de 10 l/h si refulare pana la 8 metri

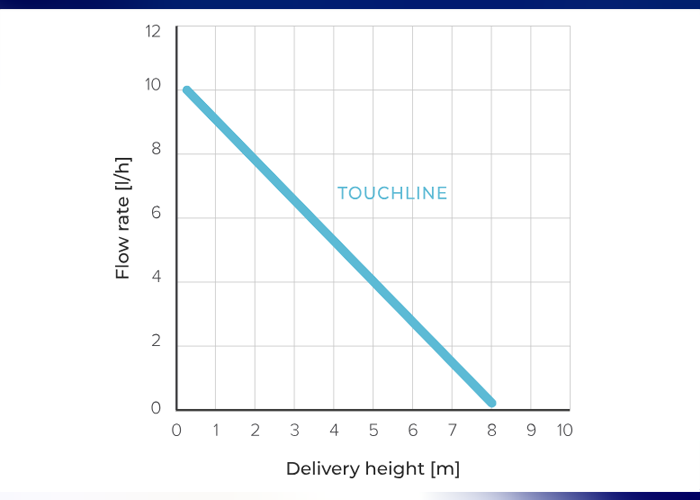

Pompa poate evacua un debit maxim de 10 litri de condens pe ora si poate realiza o inaltime maxima de refulare de pana la 8 m. Valorile de functionare trebuie raportate la curba de performanta a pompei si la configuratia concreta a instalatiei.

Debitul disponibil poate fi influentat de diferenta de nivel, lungimea conductei de evacuare, numarul de schimbari de directie si eventualele restrictii existente pe traseu.

Aspiratie uscata si umeda pentru montaj flexibil

Touchline permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste limite permit pozitionarea pompei si a unitatii de detectie in functie de spatiul disponibil si de configuratia sistemului de climatizare.

Pentru functionarea corecta trebuie respectate valorile maxime indicate de producator si realizat un traseu fara strangulari sau indoiri excesive care pot afecta circulatia condensului.

Protectie termica si contact de alarma anti-preaplin

Pompa este prevazuta cu protectie la suprasarcina termica la 120°C, oferind un nivel suplimentar de protectie pentru sistem in cazul aparitiei unor conditii anormale de functionare.

Touchline dispune si de contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi utilizat pentru semnalizarea unei situatii de preaplin sau pentru integrarea pompei in sistemul de comanda al aparatului de aer conditionat, conform schemei electrice si instructiunilor Gotec Eckerle.

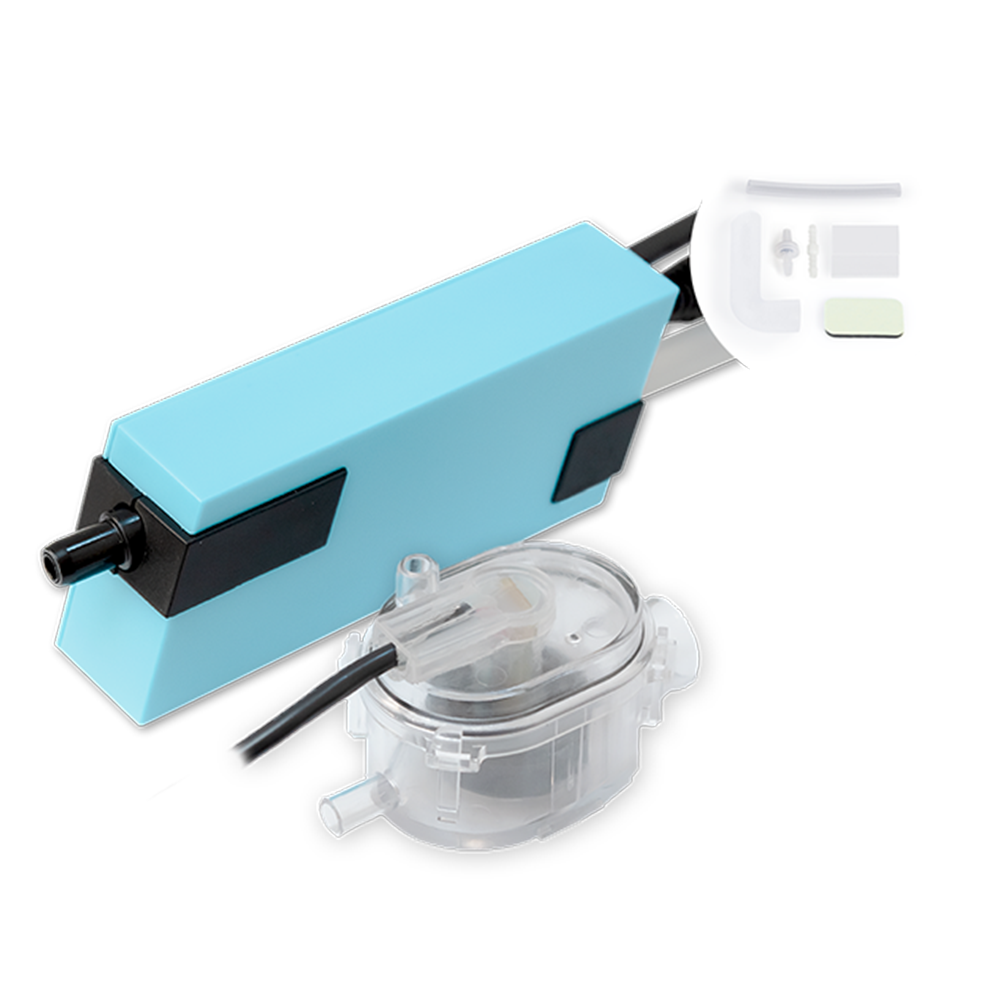

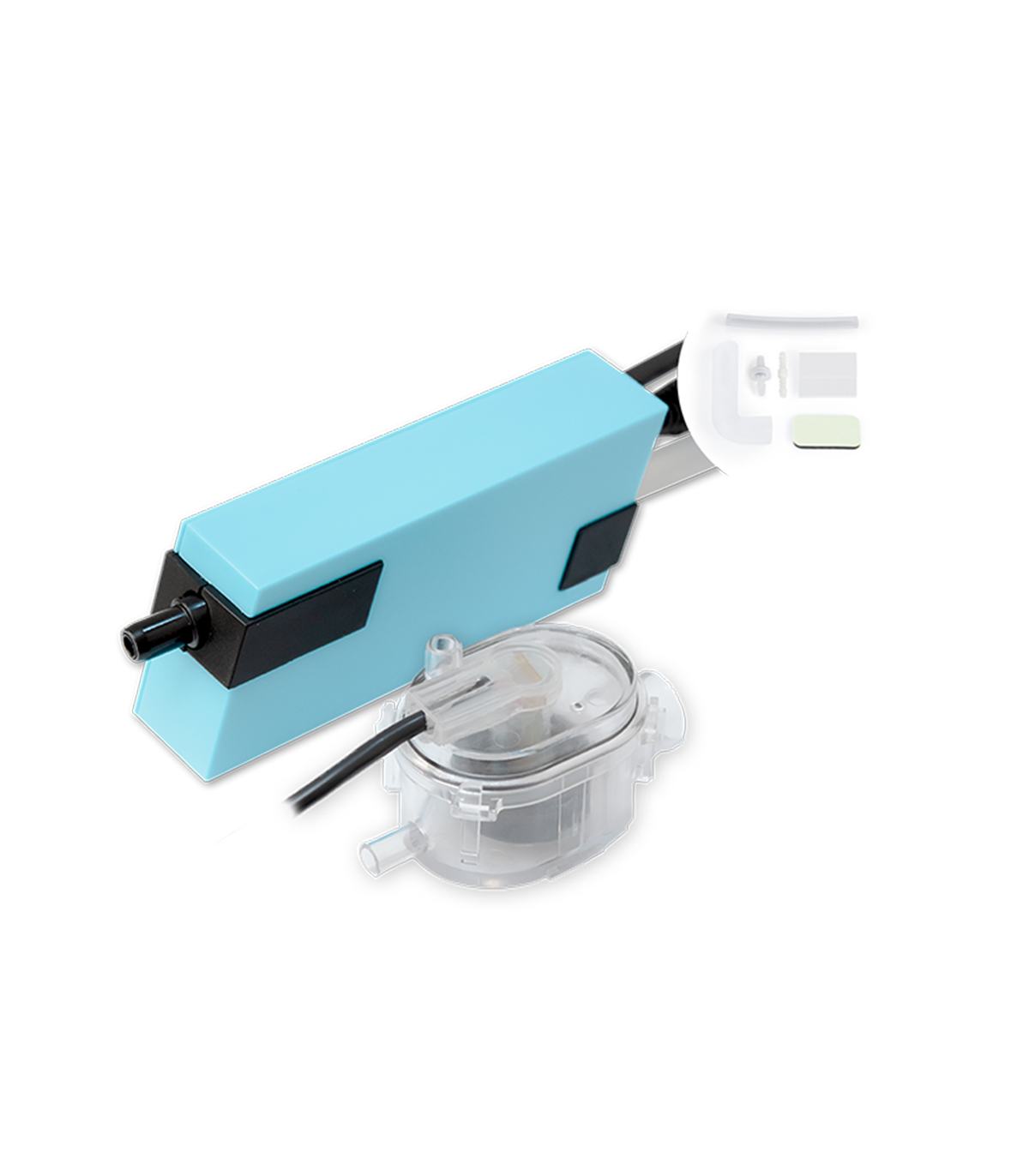

Dimensiuni compacte pentru pompa si unitatea de detectie

Unitatea pompei are dimensiuni de 78 x 36 x 65 mm, iar unitatea de detectie masoara 72 x 39 x 39 mm. Formatul compact faciliteaza integrarea componentelor in apropierea unitatii interioare sau in alte zone tehnice disponibile.

Separarea pompei de unitatea de detectie permite adaptarea montajului la configuratia instalatiei si la pozitia traseului de evacuare a condensului.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Touchline.
• Aplicatie: evacuarea condensului pentru aer conditionat si instalatii frigorifice compatibile.
• Compatibilitate declarata: aparate de aer conditionat cu capacitate de racire de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: 8 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: ≤ 18 dB(A) la 1 m.
• Protectie termica: 120°C.
• Contact alarma anti-preaplin: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 78 x 36 x 65 mm.
• Dimensiuni unitate de detectie: 72 x 39 x 39 mm.
• Constructie: sistem antivibratii pentru functionare silentioasa.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Gotec Eckerle, cu respectarea pozitiei unitatii de detectie, a sensului conductei de evacuare si a limitelor maxime de aspiratie si refulare. Traseul trebuie realizat astfel incat condensul sa poata circula fara restrictii catre pompa si apoi catre punctul de evacuare.

Inainte de alegerea sistemului este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de drenaj si a lungimii totale a traseului.
