Pompa de condens Gotec Eckerle Rapido 8, pentru aer conditionat, debit 10 L/h, Hmax 8 m

Pompa de condens Gotec Eckerle Rapido 8 pentru aer conditionat, debit 10 L/h si Hmax 8 m

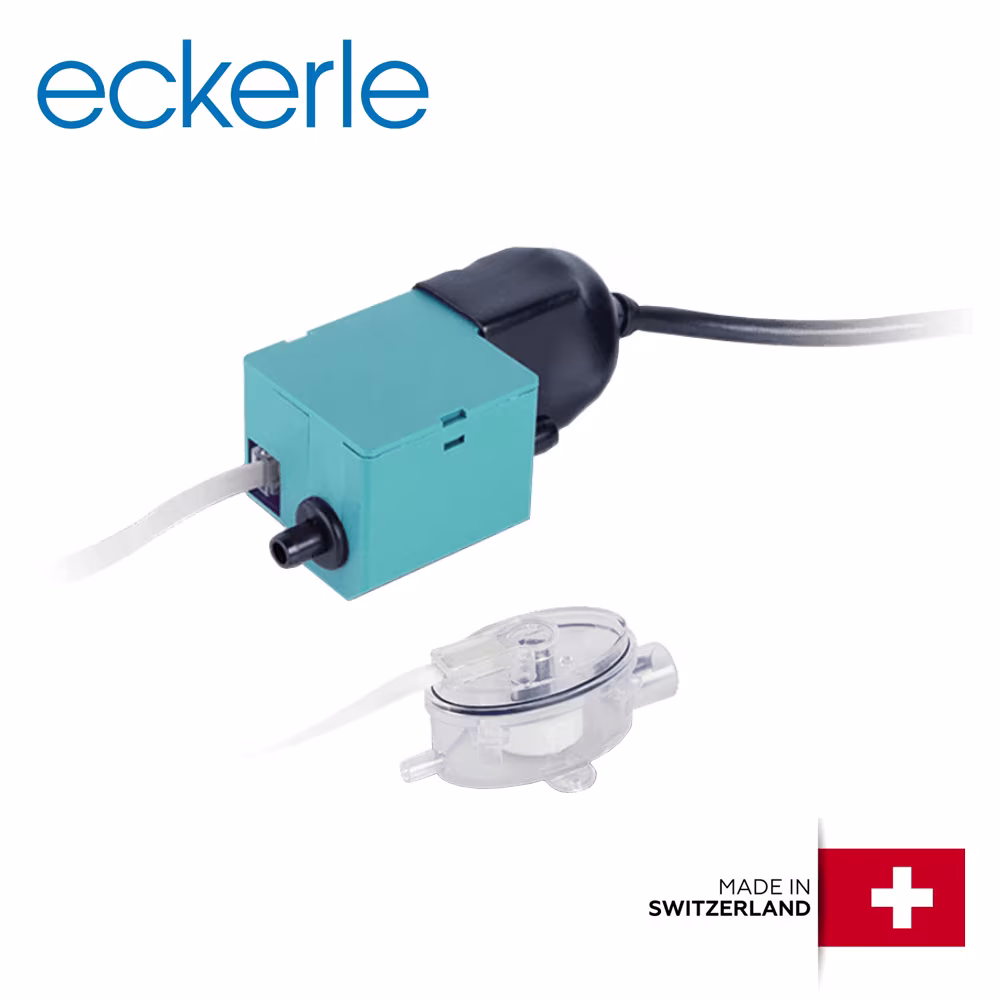

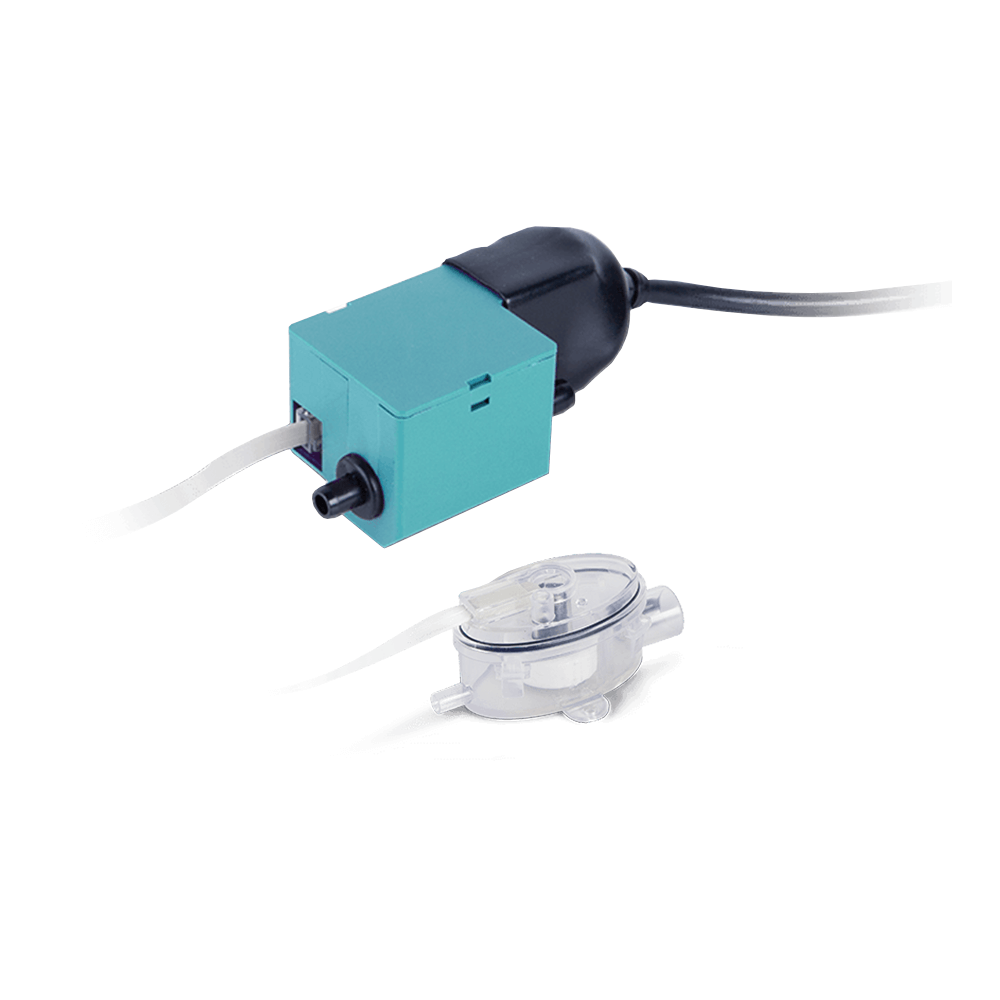

Pompa de condens Gotec Eckerle Rapido 8 este destinata evacuarii apei produse de aparatele de aer conditionat si poate fi utilizata pentru echipamente cu capacitati de pana la 24000 BTU. Sistemul este potrivit pentru instalatiile in care condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj aflat la distanta sau la un nivel superior fata de unitatea interioara.

Rapido 8 are un debit maxim de 10 l/h, o inaltime maxima de refulare de pana la 8 m si un nivel sonor declarat de maximum 20 dB(A) la 1 metru. Varianta prezentata este sistemul de evacuare a condensului fara kitul Artiplastic pentru mascarea si ghidarea traseului, fiind destinata instalarii in configuratii in care pozitionarea pompei si realizarea traseului se fac separat.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Compatibilitate: aparate de aer conditionat cu capacitati de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: pana la 8 m, conform curbei de performanta.
• Nivel de zgomot: maximum 20 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Configuratie: pompa Rapido 8 fara kit Artiplastic pentru ghidarea si mascarea traseului.

Montaj compact pentru instalatii de climatizare

Gotec Eckerle Rapido 8 este conceputa pentru instalarea in apropierea unitatii interioare, permitand evacuarea fortata a condensului atunci cand panta naturala catre punctul de drenaj nu poate fi realizata. Dimensiunile compacte ale pompei si detectorului faciliteaza integrarea sistemului in spatii tehnice reduse.

Varianta Rapido 8 fara kit de ghidare ofera libertate mai mare la alegerea modului de amplasare si poate fi utilizata atunci cand instalatorul realizeaza separat traseul pentru conducta de condens si conexiunile necesare.

Gotec Eckerle Rapido 8 – evacuare compacta si silentioasa a condensului

Condensul produs de unitatea interioara trebuie evacuat permanent pentru a preveni acumularea apei in tava aparatului. In situatiile in care scurgerea gravitationala nu este posibila, Rapido 8 preia condensul si il transporta catre punctul de evacuare prin intermediul pompei integrate in sistem.

Cu un debit maxim de 10 l/h si o capacitate de refulare de pana la 8 m, modelul poate fi utilizat pentru aparate de aer conditionat de pana la 24000 BTU, in limitele si conditiile de instalare specificate de producator.

Functionare silentioasa pentru spatii rezidentiale si comerciale

Rapido 8 are un nivel sonor declarat de maximum 20 dB(A) la distanta de 1 m, caracteristica importanta pentru montajul in spatii in care zgomotul echipamentelor auxiliare trebuie mentinut la un nivel redus.

Pompa poate fi utilizata in locuinte, birouri, camere de hotel sau alte spatii climatizate unde functionarea discreta a sistemului de evacuare a condensului reprezinta un criteriu important.

Debit maxim de 10 l/h si refulare pana la 8 metri

Pompa poate evacua pana la 10 litri de condens pe ora, iar inaltimea maxima de refulare este de 8 m. Debitul disponibil in instalatia reala depinde de diferenta de nivel si de configuratia traseului, fiind necesara raportarea la curba de performanta furnizata de producator.

Lungimea conductei, numarul de schimbari de directie si eventualele restrictii ale traseului pot influenta performanta sistemului, motiv pentru care montajul trebuie realizat cu respectarea instructiunilor tehnice Gotec Eckerle.

Aspiratie uscata si umeda pentru flexibilitate la instalare

Rapido 8 permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste valori permit pozitionarea pompei la o anumita distanta fata de detectorul de nivel si punctul de colectare a condensului, in functie de configuratia aparatului.

Pentru functionare corecta trebuie respectate limitele de aspiratie si refulare indicate de producator si evitate traseele cu strangulari sau indoiri care pot reduce debitul.

Detector de nivel si contact pentru alarma

Sistemul include un detector separat care monitorizeaza nivelul condensului si comanda functionarea pompei atunci cand apa acumulata trebuie evacuata. Configuratia cu detector separat permite adaptarea instalarii la spatiul disponibil in apropierea unitatii interioare.

Rapido 8 este prevazuta cu un contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi utilizat in cadrul instalatiei pentru semnalizarea unei situatii anormale sau pentru comandarea aparatului de aer conditionat, conform schemei electrice si instructiunilor producatorului.

Dimensiuni compacte pentru integrare usoara

Unitatea pompei are dimensiuni de 85 x 45 x 42 mm, iar detectorul masoara 82 x 39 x 39 mm. Formatul compact faciliteaza instalarea in zone cu spatiu limitat si permite realizarea unui traseu discret in apropierea aparatului de aer conditionat.

Conexiunea electrica utilizeaza un cablu cu 6 conductoare pentru alimentare si alarma, prevazut cu protectie la tractiune.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Rapido 8.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat si instalatii frigorifice compatibile.
• Compatibilitate declarata: aparate de aer conditionat de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: 8 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: ≤ 20 dB(A) la 1 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 85 x 45 x 42 mm.
• Dimensiuni detector: 82 x 39 x 39 mm.
• Conexiune: cablu cu 6 conductoare pentru alimentare si alarma, cu protectie la tractiune.
• Configuratie produs: sistem Rapido 8 fara kit Artiplastic pentru ghidarea traseului.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Gotec Eckerle, respectand pozitionarea detectorului, sensul conductei de evacuare si limitele maxime de aspiratie si refulare. Traseul trebuie realizat fara strangulari, indoiri excesive sau alte restrictii care pot reduce performanta sistemului.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a lungimii totale a traseului.
