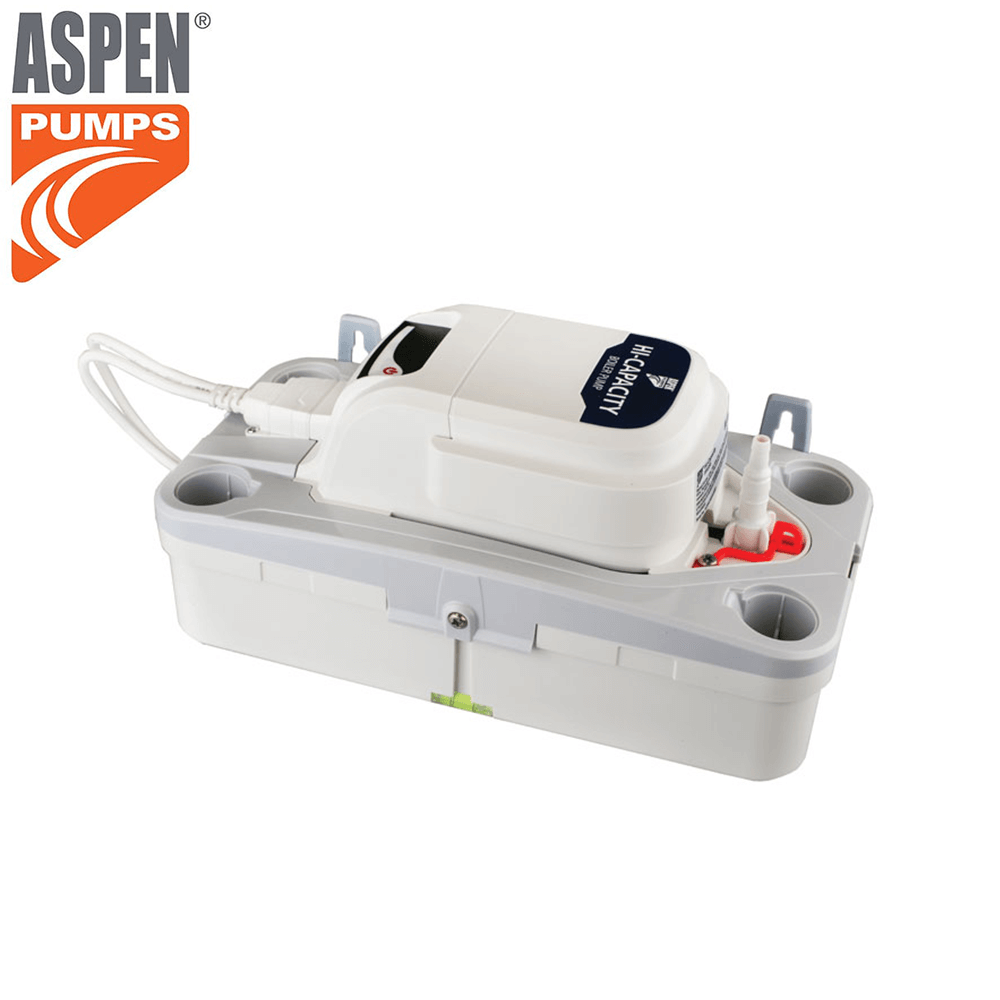

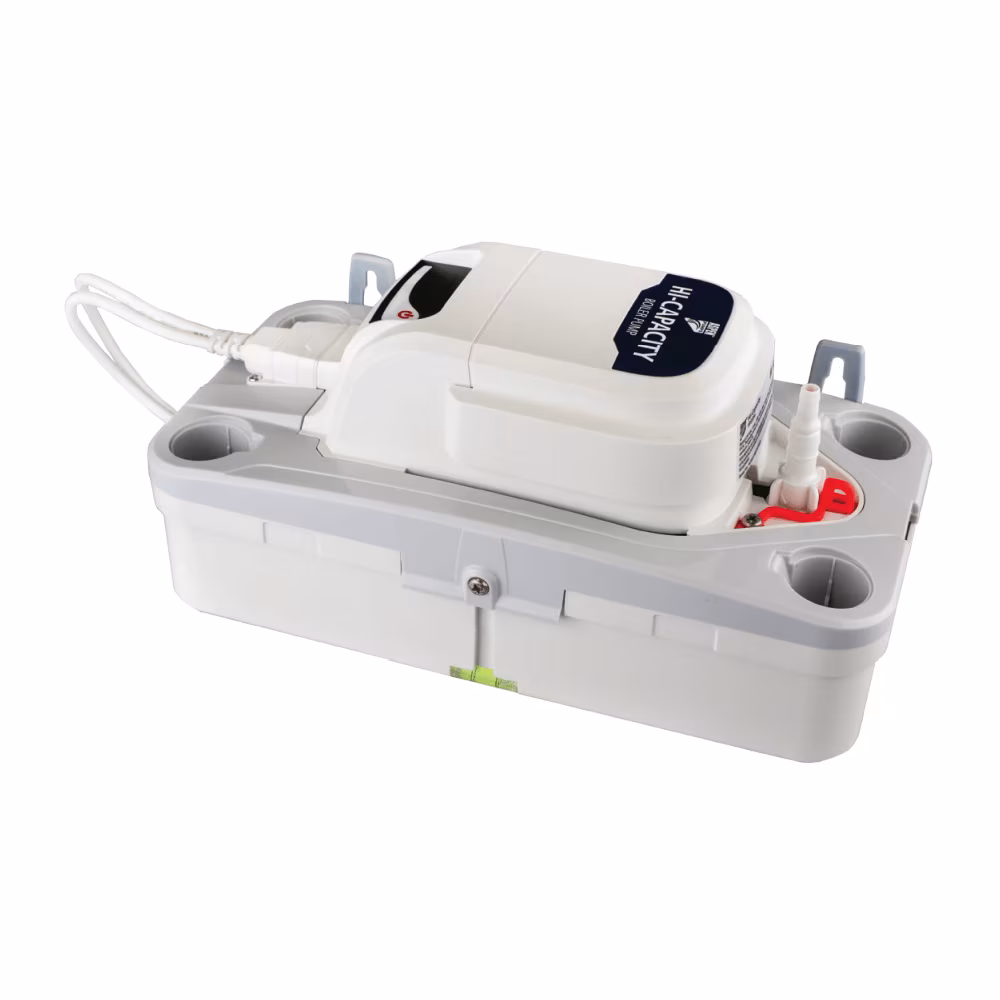

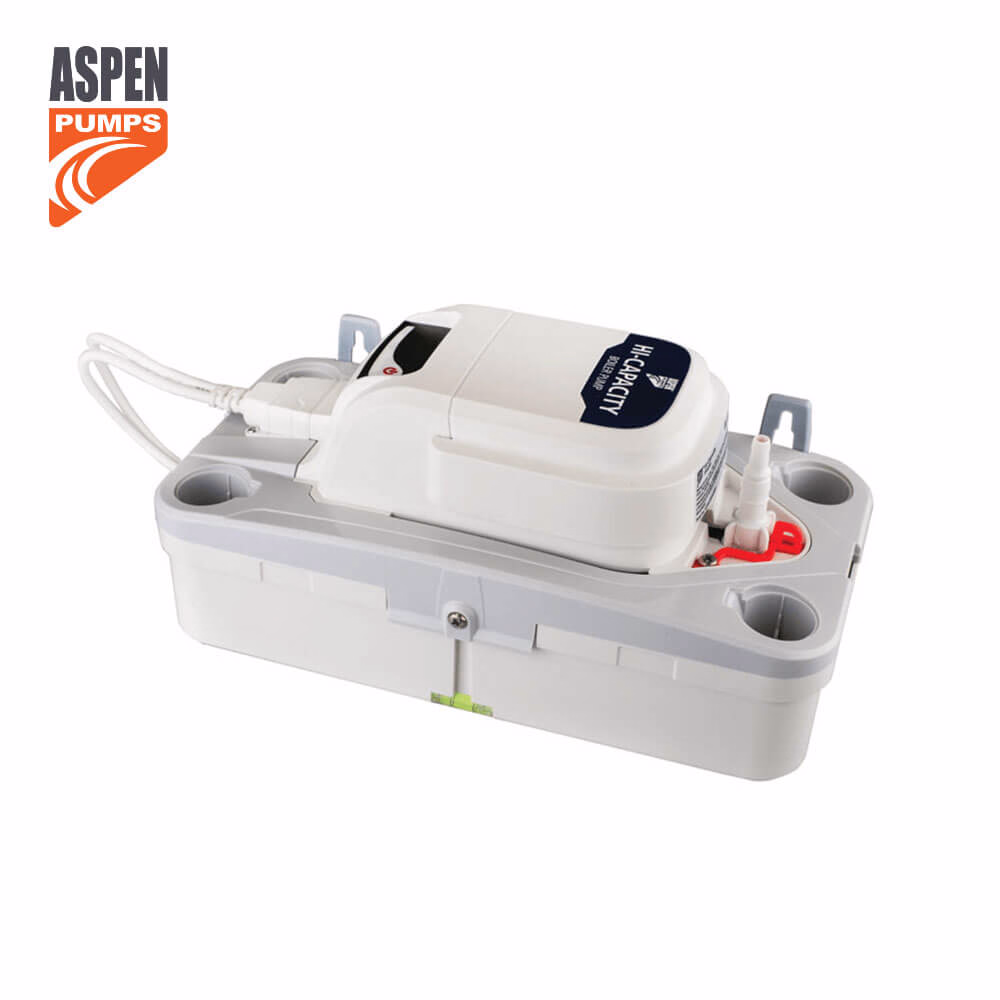

Pompa de condens Aspen Hi Capacity, pentru centrale termice, debit 288 L/h

Pompa de condens Aspen Hi-Capacity pentru centrale termice, debit 288 L/h si Hmax 5 m

Pompa de condens Aspen Hi-Capacity este destinata evacuarii condensului produs de centrale termice in condensatie de capacitate mai mare, fiind potrivita atat pentru aplicatii rezidentiale, cat si comerciale. Modelul este conceput pentru instalatii in care condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj situat la distanta sau la o cota superioara.

Hi-Capacity ofera un debit maxim de 288 l/h, o inaltime maxima recomandata de refulare de pana la 5 m si un rezervor integrat de 2 litri. Pompa este potrivita pentru centrale pe gaz sau combustibil lichid de pana la aproximativ 200 kW, cu conditia ca valoarea pH-ului condensului sa fie mai mare de 2,7.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de centrale termice in condensatie.
• Debit maxim: 288 l/h.
• Inaltime maxima recomandata de refulare: pana la 5 m.
• Debit la 5 m refulare: aproximativ 10 l/h.
• Capacitate rezervor: 2 litri.
• Compatibilitate declarata: centrale de pana la aproximativ 200 kW / 682000 BTU/h.
• Tip echipamente: centrale in condensatie pe gaz sau combustibil lichid.
• Compatibilitate condens: pH mai mare de 2,7.
• Temperatura maxima a condensului: 60°C.
• Contact de siguranta: normal inchis, 3 A.

Aplicatii pentru centrale termice de capacitate mai mare

Aspen Hi-Capacity este dezvoltata pentru instalatii unde cantitatea de condens poate fi mai mare decat in cazul centralelor rezidentiale de putere redusa. Debitul ridicat si rezervorul de 2 litri permit gestionarea condensului produs de echipamente termice de pana la aproximativ 200 kW.

• Centrale termice pe gaz in condensatie.
• Centrale pe combustibil lichid in condensatie.
• Aplicatii rezidentiale de putere mare.
• Instalatii comerciale cu centrale in condensatie.
• Sisteme unde condensul trebuie ridicat pana la un punct de evacuare situat la maximum 5 m.

Aspen Hi-Capacity – pompa pentru centrale in condensatie de pana la 200 kW

Hi-Capacity este conceputa pentru aplicatii unde este necesara o combinatie intre debit ridicat, rezervor integrat si montaj simplificat. Constructia permite evacuarea condensului produs de centrale de capacitate mare fara a necesita o scurgere gravitationala directa in apropierea echipamentului.

Pompa poate fi utilizata atat in instalatii rezidentiale de putere ridicata, cat si in aplicatii comerciale, cu respectarea limitelor de temperatura, pH si refulare specificate de Aspen.

Debit maxim de 288 l/h si refulare pana la 5 metri

Aspen Hi-Capacity poate evacua un debit maxim de 288 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata este de pana la 5 m, iar la aceasta diferenta de nivel producatorul indica un debit de aproximativ 10 l/h.

Debitul disponibil scade pe masura ce creste diferenta de nivel, astfel incat dimensionarea instalatiei trebuie realizata tinand cont de curba de performanta Aspen, lungimea conductei si eventualele pierderi de sarcina ale traseului.

Rezervor integrat de 2 litri

Pompa este prevazuta cu un rezervor de 2 litri pentru colectarea condensului inainte de evacuare. Volumul rezervorului este potrivit pentru centrale care produc cantitati mai mari de apa si contribuie la reducerea frecventei ciclurilor de pornire.

Rezervorul este usor accesibil, ceea ce simplifica verificarile si operatiunile periodice de curatare.

Supapa de sens Twist & Click

Aspen Hi-Capacity foloseste o supapa de sens cu sistem Twist & Click la iesire, conceputa pentru montaj si acces simplificate. Supapa contribuie la reducerea revenirii condensului din conducta de refulare inapoi in rezervor dupa oprirea pompei.

Aceasta functie este utila mai ales atunci cand traseul de evacuare urca fata de pozitia pompei.

Nivela integrata pentru pozitionarea corecta

Pompa este prevazuta cu nivela incorporata, care permite verificarea rapida a pozitiei la montaj. Instalarea orizontala este importanta pentru functionarea corecta a sistemului de nivel si pentru colectarea uniforma a condensului in rezervor.

Condens cu temperatura de pana la 60°C si pH peste 2,7

Aspen Hi-Capacity poate gestiona condens cu temperatura de pana la 60°C. Pentru aplicatiile cu centrale termice, producatorul indica utilizarea cu condens avand valoarea pH-ului mai mare de 2,7.

Daca condensul este mai acid decat limita recomandata, trebuie verificata necesitatea unui sistem de neutralizare compatibil inainte ca lichidul sa ajunga in pompa sau in reteaua de evacuare.

Contact de siguranta pentru nivel ridicat

Hi-Capacity este prevazuta cu un contact de siguranta normal inchis, dimensionat la 3 A. Acesta poate fi integrat in circuitul centralei pentru semnalizare sau oprirea echipamentului atunci cand nivelul condensului din rezervor depaseste limita normala.

Conectarea trebuie realizata conform schemei electrice si instructiunilor Aspen.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Hi-Capacity.
• Aplicatie: evacuarea condensului pentru centrale termice in condensatie.
• Debit maxim: 288 l/h.
• Inaltime maxima recomandata de refulare: 5 m.
• Debit la 5 m refulare: aproximativ 10 l/h.
• Capacitate rezervor: 2 l.
• Nivel sonor: 60 dB(A) la 1 m.
• Capacitate maxima declarata: aproximativ 200 kW / 682000 BTU/h.
• Compatibilitate condens: pH > 2,7.
• Alimentare: 230 V AC, 50 Hz.
• Curent nominal: aproximativ 0,6 A.
• Regim de functionare: necontinuu.
• Clasa electrica: I.
• Temperatura maxima a condensului: 60°C.
• Racorduri intrare: 3 x 25 mm.
• Racord iesire: 6-10 mm.
• Grad de protectie: IP20.
• Contact de siguranta: 3 A, normal inchis.
• Protectie termica: da.
• Dimensiuni aproximative: 244 x 148 x 164 mm.
• Greutate: aproximativ 1,80 kg.

Ce contine pachetul Aspen Hi-Capacity

• Pompa Aspen Hi-Capacity cu rezervor integrat.
• Cablu de alimentare Plug & Play cu lungimea de 2 m.
• Conducta de refulare de 6 m, diametru interior 10 mm.
• Adaptor pentru conducta.
• Kit de fixare.
• Manual de instalare.

Recomandari pentru instalare

Aspen Hi-Capacity trebuie instalata conform instructiunilor producatorului si pozitionata corect cu ajutorul nivelei integrate. Traseul de evacuare trebuie realizat fara strangulari sau restrictii si trebuie respectata inaltimea maxima recomandata de refulare de 5 m.

Inainte de alegerea pompei trebuie verificate puterea centralei, cantitatea de condens produsa, temperatura si pH-ul lichidului, precum si diferenta de nivel pana la punctul de evacuare. Pentru functionare corecta pe termen lung este recomandata curatarea periodica a rezervorului si verificarea supapei de sens.
