Pompa de condens Gotec Eckerle Rapido Elbow, pentru aer conditionat, debit 10 L/h, Hmax 8 m

Pompa de condens Gotec Eckerle Rapido Elbow pentru aer conditionat, debit 10 L/h si Hmax 8 m

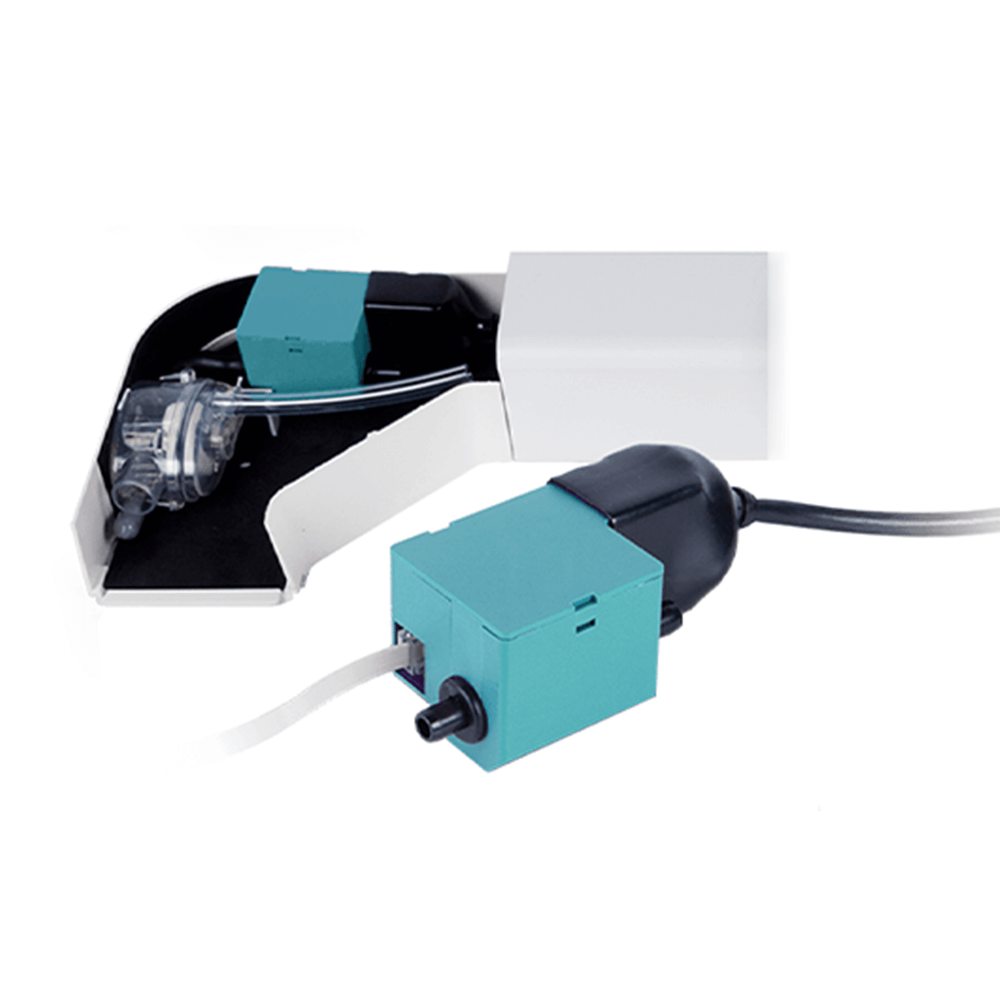

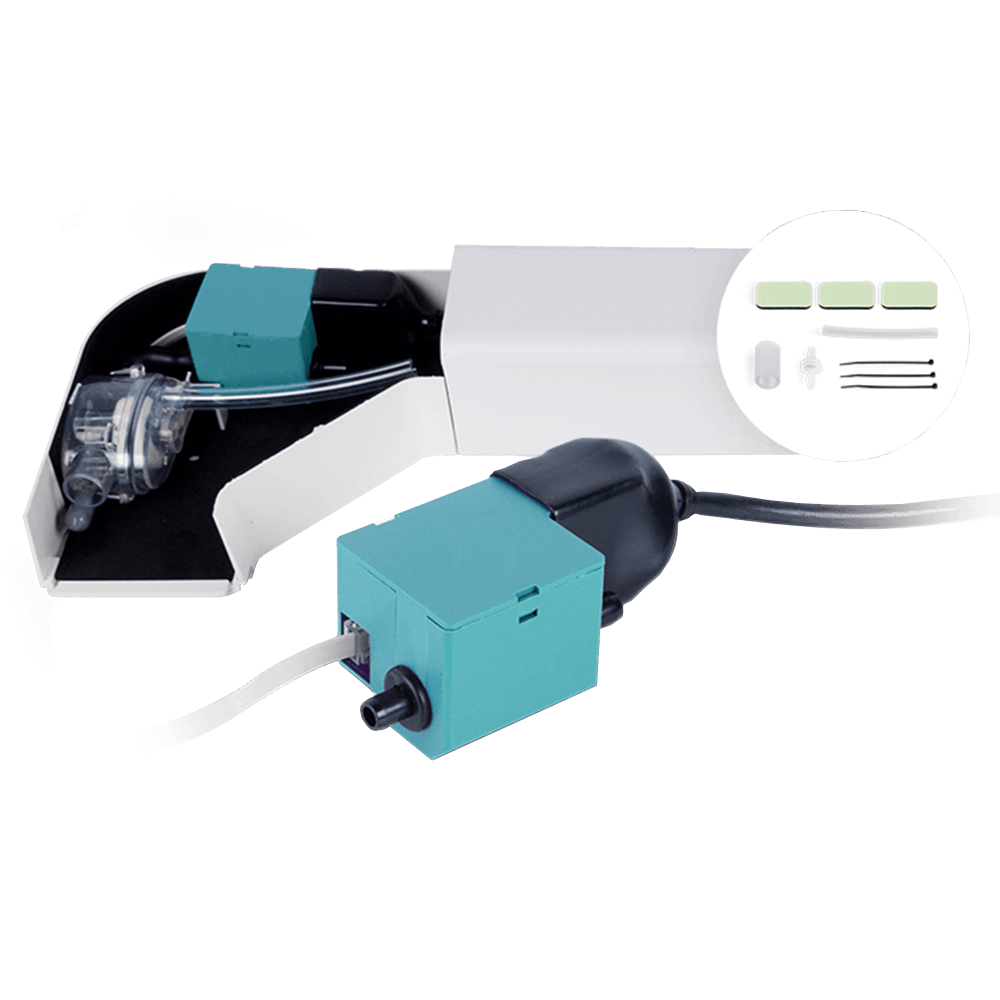

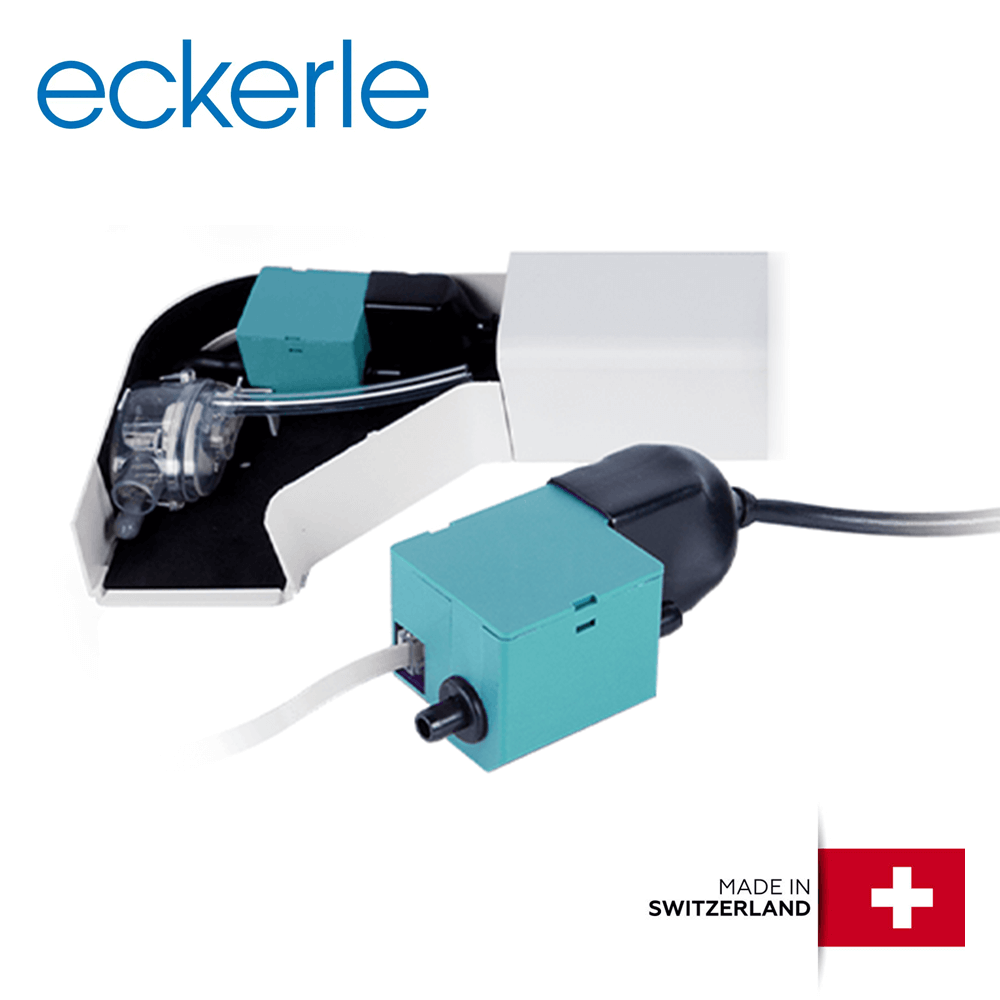

Pompa de condens Gotec Eckerle Rapido Elbow este un sistem compact pentru evacuarea condensului produs de aparatele de aer conditionat, conceput pentru montaj aparent in apropierea unitatii interioare. Pompa este premontata intr-un canal decorativ din plastic alb, care se instaleaza lateral, in partea stanga sau dreapta a aparatului, permitand integrarea mai ordonata a sistemului de drenaj.

Rapido Elbow utilizeaza acelasi sistem de pompare ca modelul Rapido 8, avand un debit maxim de 10 l/h, o inaltime maxima de refulare de pana la 8 m si un nivel sonor declarat de maximum 20 dB(A) la 1 metru. Solutia este potrivita pentru aparate de aer conditionat de pana la 24000 BTU si este utila atunci cand condensul nu poate fi evacuat gravitational, iar pompa trebuie montata vizibil langa unitatea interioara.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Compatibilitate: aparate de aer conditionat cu capacitati de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: pana la 8 m, conform curbei de performanta.
• Nivel de zgomot: maximum 20 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Montaj: lateral, in stanga sau dreapta unitatii interioare.
• Carcasa: canal decorativ din plastic alb pentru mascarea pompei si integrarea traseului.
• Contact alarma: NO/NC, 8 A, 230 V.

Montaj lateral langa unitatea interioara

Principala diferenta fata de pompa Rapido 8 simpla este modul de integrare. Rapido Elbow este livrata intr-o carcasa decorativa care se monteaza langa aparatul de aer conditionat, oferind o solutie compacta pentru instalatiile in care pompa nu poate fi ascunsa in plafon, in perete sau in alte zone tehnice.

Canalul din plastic alb permite montarea sistemului atat in partea stanga, cat si in partea dreapta a unitatii interioare, in functie de pozitia traseului frigorific, a drenajului si de configuratia incaperii.

Gotec Eckerle Rapido Elbow – pompa de condens integrata intr-un canal decorativ

Rapido Elbow combina performantele sistemului Rapido 8 cu avantajul unui montaj aparent mai bine integrat vizual. Pompa si componentele necesare evacuarii condensului sunt montate intr-o carcasa compacta, astfel incat instalatia sa poata fi realizata langa unitatea interioara fara ca pompa sa ramana expusa.

Aceasta configuratie este potrivita in special pentru aparatele split de perete montate in spatii finisate, unde aspectul instalatiei este important si unde nu exista suficient spatiu pentru ascunderea unei pompe separate.

Aceleasi performante de pompare ca Rapido 8

Sistemul Rapido Elbow utilizeaza pompa Rapido 8 si pastreaza aceleasi caracteristici hidraulice. Debitul maxim este de 10 litri de condens pe ora, iar inaltimea maxima de refulare ajunge pana la 8 m, in functie de configuratia instalatiei si de curba de performanta.

Performanta reala poate varia in functie de diferenta de nivel, lungimea conductei de evacuare, numarul de schimbari de directie si rezistenta hidraulica a traseului.

Functionare silentioasa pentru montaj in apropierea aparatului

Rapido Elbow are un nivel sonor declarat de maximum 20 dB(A) la distanta de 1 m. Functionarea silentioasa este importanta pentru acest tip de produs, deoarece pompa este montata direct in apropierea unitatii interioare si poate fi utilizata in locuinte, birouri, camere de hotel sau alte spatii ocupate.

Carcasa decorativa permite integrarea sistemului langa aparat, in timp ce pompa asigura evacuarea automata a condensului atunci cand scurgerea gravitationala nu este disponibila.

Aspiratie uscata si umeda pentru configurarea traseului

Sistemul permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste valori ofera flexibilitate in configurarea pozitiei detectorului si a traseului de condens fata de pompa.

Limitele de aspiratie si refulare trebuie respectate la instalare, iar conducta de evacuare trebuie realizata fara strangulari sau indoiri excesive care ar putea reduce debitul disponibil.

Detector de nivel si contact pentru alarma

Rapido Elbow utilizeaza un detector pentru monitorizarea nivelului condensului, care comanda functionarea pompei in functie de cantitatea de apa acumulata. Sistemul permite astfel evacuarea automata a condensului produs de unitatea interioara.

Pompa este prevazuta cu un contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi integrat in instalatie pentru semnalizarea unei functionari anormale sau pentru comandarea aparatului de aer conditionat, conform schemei electrice si instructiunilor Gotec Eckerle.

Carcasa decorativa pentru un montaj mai discret

Canalul din plastic alb are rolul de a integra pompa si traseul asociat intr-un ansamblu compact montat langa unitatea interioara. Aspectul este mai ordonat fata de montarea aparenta a unei pompe separate si permite pastrarea accesului la sistem pentru verificari si operatiuni de intretinere.

Configuratia tip cot este potrivita pentru directionarea traseului din zona aparatului catre instalatia existenta si poate fi montata pe partea stanga sau dreapta, in functie de necesitatile lucrarii.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Rapido Elbow.
• Sistem de pompare: Rapido 8.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Compatibilitate declarata: aparate de aer conditionat de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: 8 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: ≤ 20 dB(A) la 1 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 85 x 45 x 42 mm.
• Dimensiuni detector: 82 x 39 x 39 mm.
• Montaj carcasa: lateral stanga sau dreapta fata de unitatea interioara.
• Finisaj: canal decorativ din plastic alb.
• Conexiune: cablu cu 6 conductoare pentru alimentare si alarma, cu protectie la tractiune.

Recomandari pentru instalare

Rapido Elbow trebuie instalata conform instructiunilor Gotec Eckerle, cu respectarea pozitiei detectorului, a sensului de evacuare si a limitelor de aspiratie si refulare. Carcasa trebuie pozitionata corect fata de unitatea interioara, astfel incat traseul de condens si conexiunile sa poata fi realizate fara tensionarea sau strangularea conductelor.

Inainte de montaj este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a spatiului disponibil in partea laterala a unitatii interioare.
