Pompa de condens Aspen Mini Tank, pentru aer conditionat, debit 35 L/h, Hmax 15 m

Pompa de condens Aspen Mini Tank pentru aer conditionat, debit 35 L/h si Hmax 15 m

Pompa de condens Aspen Mini Tank este destinata evacuarii apei produse de aparatele de aer conditionat si se remarca printr-o constructie compacta si mai multe posibilitati de instalare. Modelul poate fi montat pe perete, pe pardoseala, suspendat pe tija M8/M10 sau amplasat direct in tava de condens, oferind flexibilitate pentru configuratii diferite de climatizare.

Mini Tank utilizeaza tehnologie cu piston si ofera un debit maxim de 35 l/h, impreuna cu o inaltime maxima recomandata de refulare de pana la 15 m. Rezervorul integrat de 0,24 litri, protectia IP65 si dimensiunile compacte fac pompa potrivita in special pentru unitati tip duct si caseta, precum si pentru alte instalatii unde spatiul disponibil si flexibilitatea montajului sunt importante.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: pana la 15 m.
• Capacitate rezervor: aproximativ 0,24 l.
• Nivel de zgomot: 35 dB(A) la 1 m.
• Compatibilitate declarata: echipamente de climatizare de pana la 46 kW / 157000 BTU/h.
• Aplicatii recomandate: unitati tip duct si caseta.
• Montaj: patru variante de instalare, in functie de configuratia echipamentului.
• Grad de protectie: IP65.
• Contact de siguranta: normal inchis, 3 A.

Patru posibilitati de montaj pentru instalatii diferite

Unul dintre principalele avantaje ale modelului Aspen Mini Tank este flexibilitatea de instalare. Constructia pompei permite alegerea pozitiei in functie de spatiul disponibil si de modul in care este configurat sistemul de climatizare.

• Montaj pe tija M8/M10 pentru suspendarea pompei in zone tehnice.
• Montaj pe perete atunci cand este necesara fixarea verticala sau laterala.
• Montaj pe pardoseala sau pe o alta suprafata orizontala adecvata.
• Montaj direct in tava de condens pentru instalatiile in care configuratia echipamentului permite aceasta pozitionare.

Aspen Mini Tank – pompa compacta cu rezervor si montaj flexibil

Mini Tank a fost dezvoltata pentru instalatii unde este necesara combinarea unui rezervor compact cu o pompa capabila sa evacueze condensul la o diferenta mare de nivel. Tehnologia cu piston permite obtinerea unei performante ridicate intr-o carcasa de dimensiuni reduse.

Posibilitatea de amplasare in mai multe pozitii face pompa potrivita pentru instalatii noi, dar si pentru situatii in care spatiul tehnic existent limiteaza variantele clasice de montaj.

Debit maxim de 35 l/h si refulare pana la 15 metri

Aspen Mini Tank poate evacua un debit maxim de 35 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata este de pana la 15 m, ceea ce permite utilizarea pompei in instalatii unde punctul de drenaj se afla la o cota semnificativ mai mare fata de echipamentul care produce condens.

Debitul disponibil scade pe masura ce creste diferenta de nivel, astfel incat alegerea pompei trebuie facuta tinand cont de curba de performanta Aspen, lungimea conductei si pierderile de sarcina ale traseului.

Rezervor integrat de 0,24 litri

Mini Tank include un rezervor compact cu capacitatea de aproximativ 0,24 litri. Condensul este colectat in rezervor, iar pompa este comandata automat in functie de nivelul apei.

Dimensiunea redusa a rezervorului contribuie la pastrarea unui format compact si permite amplasarea sistemului in zone in care o pompa conventionala cu rezervor mare nu ar putea fi instalata.

Potrivita pentru unitati duct si caseta

Aspen recomanda Mini Tank in special pentru unitati de climatizare tip duct si caseta. Aceste echipamente sunt montate frecvent in plafon sau in spatii tehnice unde pozitionarea pompei trebuie adaptata la structura instalatiei.

Posibilitatea montarii suspendate, pe perete, pe pardoseala sau chiar in tava de condens permite alegerea variantei potrivite pentru fiecare lucrare.

Protectie IP65 si constructie incapsulata

Pompa are grad de protectie IP65 si componentele interne sunt complet incapsulate. Aceasta constructie ofera un nivel ridicat de protectie impotriva prafului si a patrunderii apei in limitele definite de aceasta clasificare.

Modelul este prevazut si cu protectie termica, contribuind la protejarea pompei in cazul aparitiei unor conditii anormale de functionare.

Contact de siguranta pentru nivel ridicat

Aspen Mini Tank dispune de un contact de siguranta normal inchis, dimensionat la 3 A. Acesta poate fi integrat in circuitul aparatului de aer conditionat pentru semnalizarea sau oprirea echipamentului atunci cand nivelul condensului depaseste limita normala.

Conectarea contactului trebuie realizata conform schemei electrice si instructiunilor Aspen.

Mai multe dimensiuni de racord pentru integrarea in instalatie

Mini Tank este prevazuta cu posibilitati multiple de conectare la traseul de condens, ceea ce permite adaptarea la diferite configuratii ale echipamentului. Iesirea pompei permite utilizarea conductelor compatibile de 6 mm sau 10 mm, in functie de configuratia instalatiei.

Diametrele si adaptoarele utilizate trebuie alese conform instructiunilor Aspen, astfel incat condensul sa poata ajunge liber in rezervor si sa fie evacuat fara restrictii.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Mini Tank.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Tehnologie pompa: piston.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: 15 m.
• Capacitate rezervor: aproximativ 0,24 l.
• Nivel sonor: 35 dB(A) la 1 m.
• Capacitate maxima declarata a echipamentului: 46 kW / 157000 BTU/h.
• Alimentare: 230 V AC, 50/60 Hz.
• Curent nominal: aproximativ 0,1 A.
• Regim de functionare: necontinuu.
• Clasa electrica: II.
• Temperatura maxima a apei: 40°C.
• Iesire: 6 mm sau 10 mm, in functie de configuratie.
• Grad de protectie: IP65.
• Contact de siguranta: 3 A, normal inchis.
• Protectie termica: da.
• Constructie incapsulata: da.
• Dimensiuni aproximative: 210 x 89 x 69 mm.
• Greutate: aproximativ 0,57 kg.

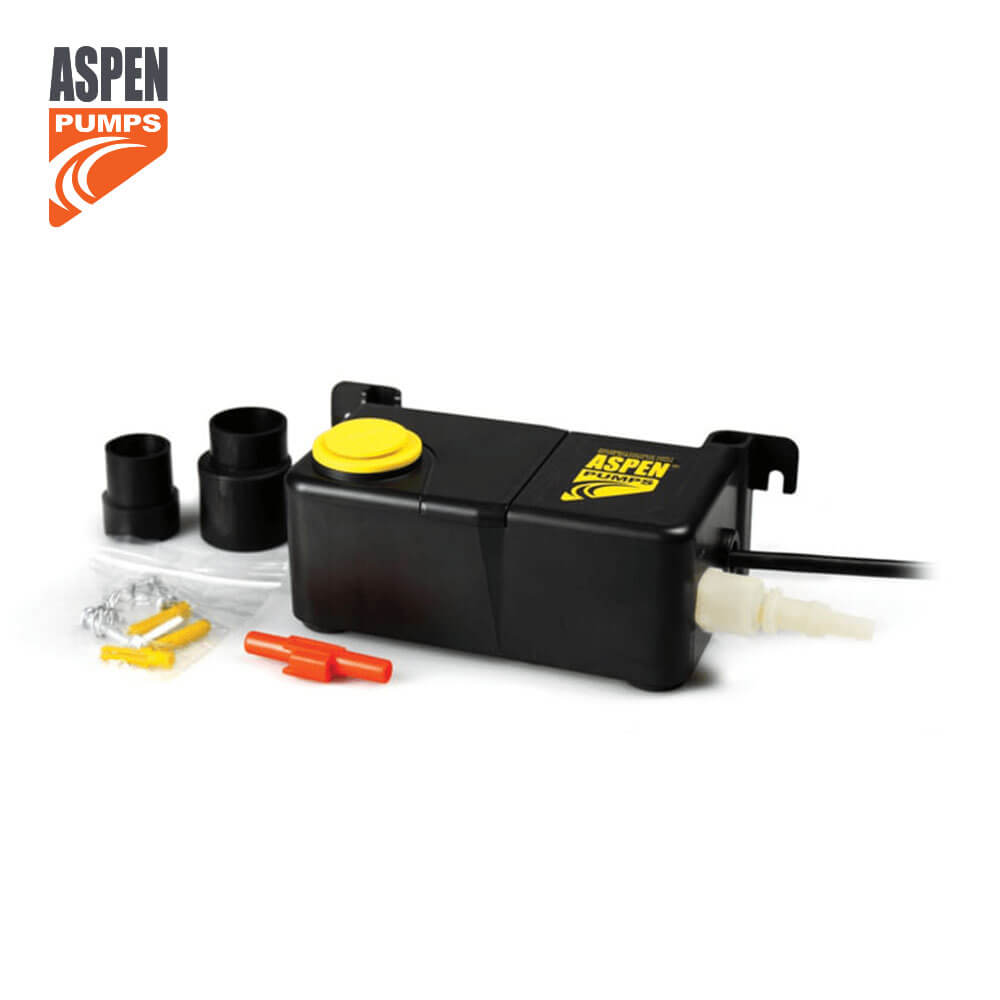

Ce contine pachetul Aspen Mini Tank

• Pompa Aspen Mini Tank cu rezervor integrat.
• Cablu de alimentare cablat cu lungimea de 1 m.
• 2 adaptoare din cauciuc pentru conectarea traseului.
• Dispozitiv anti-sifon.
• Kit de fixare.
• Manual de instalare.

Recomandari pentru instalare

Aspen Mini Tank trebuie instalata conform instructiunilor producatorului, alegand una dintre cele patru pozitii de montaj in functie de configuratia echipamentului si de accesul disponibil. Pompa trebuie fixata stabil, iar traseul de evacuare trebuie realizat fara strangulari sau indoiri excesive.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de unitatea de climatizare, a diferentei de nivel pana la punctul de evacuare si a debitului disponibil pe curba de performanta. Pentru mentinerea functionarii corecte este recomandata verificarea periodica a rezervorului si a traseului de condens.
