Pompa de condens Aspen Mini Aqua, pentru aer conditionat, debit 12 L/h, Hmax 10 m

Pompa de condens Aspen Mini Aqua pentru aer conditionat, debit 12 L/h si Hmax 10 m

Pompa de condens Aspen Mini Aqua este destinata evacuarii apei produse de aparatele de aer conditionat si se remarca prin constructia foarte ingusta, conceputa pentru montaj in spatii in care alte pompe compacte nu pot fi instalate. Formatul ultra-slim permite integrarea directa in interiorul unitatii interioare sau in zone tehnice cu spatiu redus.

Mini Aqua ofera un debit maxim de 12 l/h, o inaltime maxima recomandata de refulare de pana la 10 m si o aspiratie maxima de 1,5 m. Cu un nivel sonor declarat de 21 dB(A) la 1 metru, pompa este potrivita pentru instalatii rezidentiale si comerciale unde sunt importante dimensiunile reduse, accesul simplu si evacuarea sigura a condensului.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Debit maxim: 12 l/h.
• Inaltime maxima recomandata de refulare: pana la 10 m.
• Aspiratie maxima: pana la 1,5 m.
• Nivel de zgomot: 21 dB(A) la 1 m.
• Compatibilitate declarata: aparate de aer conditionat cu putere de pana la 16 kW / 54000 BTU/h.
• Constructie: format ultra-slim pentru montaj in spatii foarte restranse.
• Montaj: potrivita pentru instalare directa in interiorul unitatii, acolo unde configuratia permite.
• Conectare: sistem Plug & Play.
• Protectie: dispozitiv anti-sifon inclus in configuratia sistemului.

Aplicatii pentru mai multe tipuri de unitati interioare

Aspen Mini Aqua poate fi utilizata in diferite configuratii de climatizare, in special acolo unde spatiul disponibil pentru pompa este limitat. Dimensiunile compacte permit integrarea sistemului in interiorul unitatii sau in imediata apropiere a acesteia.

• Aparate de aer conditionat mini split de perete.
• Unitati interioare tip duct.
• Unitati de pardoseala.
• Unitati tip chassis.
• Instalatii unde pompa trebuie ascunsa direct in interiorul echipamentului.

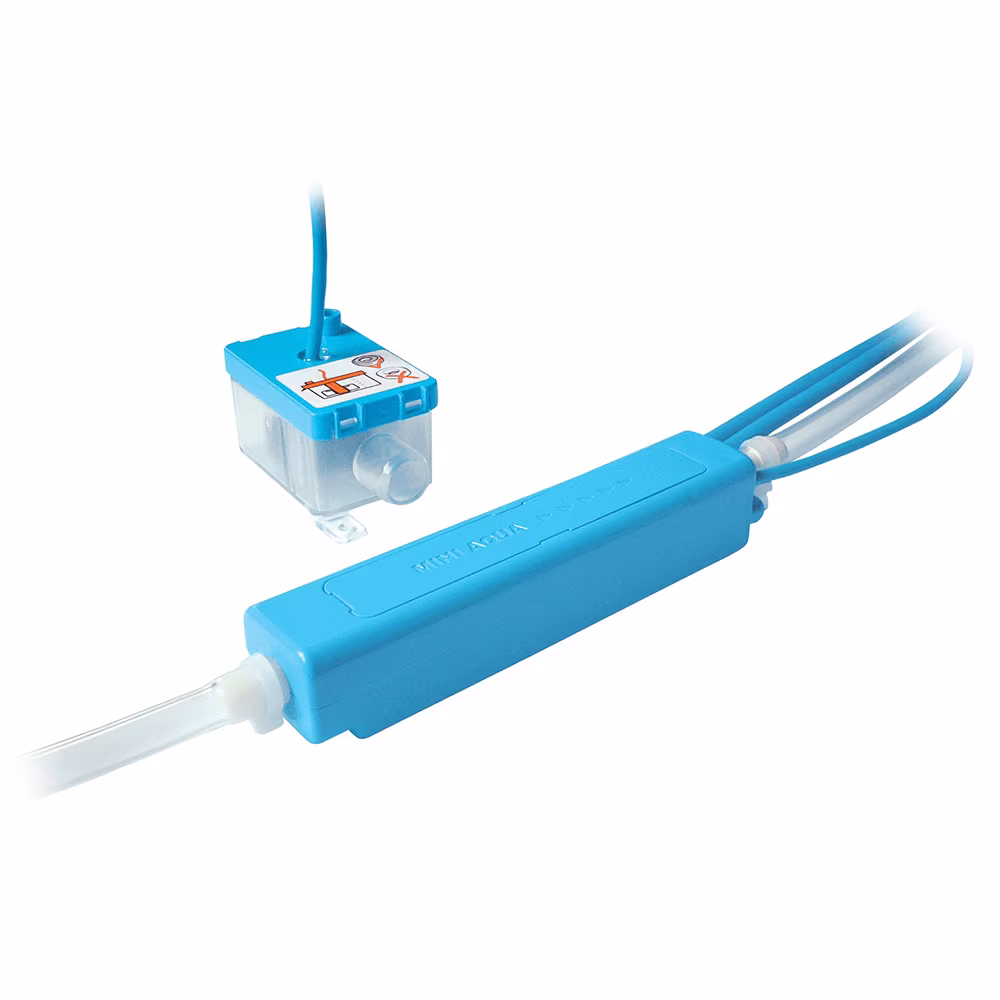

Aspen Mini Aqua – pompa ultra-slim pentru montaj in spatii foarte restranse

Mini Aqua a fost dezvoltata pentru instalatii in care dimensiunile pompei reprezinta un criteriu important. Corpul pompei are numai aproximativ 28 mm latime, ceea ce permite instalarea in zone unde o pompa de condens conventionala ar ocupa prea mult spatiu.

Aceasta configuratie este utila mai ales pentru aparatele de perete si alte unitati compacte, unde sistemul de evacuare trebuie integrat discret fara modificari importante ale instalatiei existente.

Debit maxim de 12 l/h si refulare pana la 10 metri

Aspen Mini Aqua poate evacua un debit maxim de 12 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata de refulare este de pana la 10 m, iar producatorul indica la aceasta inaltime un debit de aproximativ 6 l/h.

Debitul disponibil variaza in functie de inaltimea de pompare, astfel incat dimensionarea instalatiei trebuie realizata tinand cont de curba de performanta Aspen si de configuratia efectiva a traseului de evacuare.

Aspiratie maxima de 1,5 metri

Pompa permite o inaltime maxima de aspiratie de pana la 1,5 m, oferind flexibilitate la pozitionarea unitatii de pompare fata de rezervorul de detectie si punctul in care este colectat condensul.

Traseul de aspiratie trebuie realizat conform instructiunilor Aspen, fara strangulari, indoiri excesive sau alte restrictii care pot influenta alimentarea pompei.

Functionare silentioasa in interiorul unitatii

Mini Aqua are un nivel sonor declarat de 21 dB(A) la distanta de 1 m. Valoarea redusa permite montarea pompei in apropierea utilizatorilor, inclusiv in locuinte, birouri, camere de hotel sau alte spatii climatizate.

Prin instalarea directa in interiorul unitatii sau intr-un spatiu tehnic apropiat, pompa poate ramane ascunsa, pastrand un aspect curat al instalatiei.

Sistem Plug & Play si dispozitiv anti-sifon

Aspen Mini Aqua utilizeaza conexiuni Plug & Play pentru simplificarea instalarii si a interventiilor de service. Configuratia include si un dispozitiv anti-sifon, util pentru controlul traseului de evacuare si limitarea efectelor nedorite ale diferentei de presiune in anumite configuratii de montaj.

Pompa este autoamorsanta si poate fi utilizata in sistemele recomandate de Aspen cu respectarea limitelor de aspiratie si refulare.

Protectii pentru functionare si siguranta

Mini Aqua este prevazuta cu protectie termica si cu constructie complet incapsulata a componentelor interne. Gradul de protectie IP24 contribuie la protejarea pompei in conditiile de instalare prevazute de producator.

Sistemul dispune si de un contact de siguranta normal inchis, dimensionat la 3 A, care poate fi integrat in circuitul aparatului de aer conditionat conform schemei electrice Aspen.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Mini Aqua.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Debit maxim: 12 l/h.
• Inaltime maxima recomandata de refulare: 10 m.
• Debit la 10 m refulare: aproximativ 6 l/h.
• Aspiratie maxima: 1,5 m.
• Nivel sonor: 21 dB(A) la 1 m.
• Capacitate maxima declarata a aparatului: 16 kW / 54000 BTU/h.
• Alimentare: 230 V AC, 50/60 Hz.
• Consum: aproximativ 0,11 A / 16 W.
• Regim de functionare: necontinuu.
• Clasa electrica: II.
• Temperatura maxima a apei: 40°C.
• Conducta de refulare: 6 mm diametru interior.
• Grad de protectie: IP24.
• Contact de siguranta: 3 A, normal inchis.
• Protectie termica: da.
• Constructie incapsulata: da.
• Autoamorsare: da.
• Greutate pompa: aproximativ 0,18 kg.
• Dimensiuni pompa: aproximativ 183 x 28 x 28 mm.
• Dimensiuni rezervor: aproximativ 80 x 39 x 34 mm.

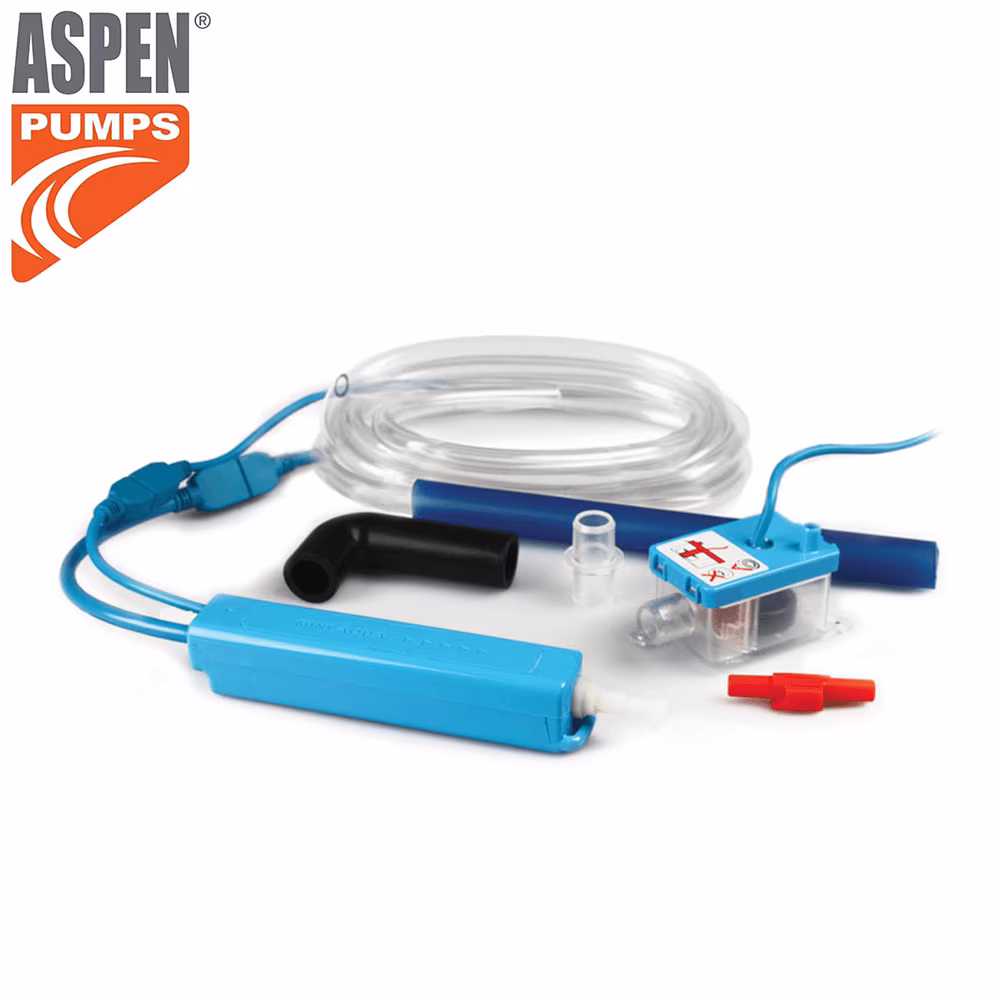

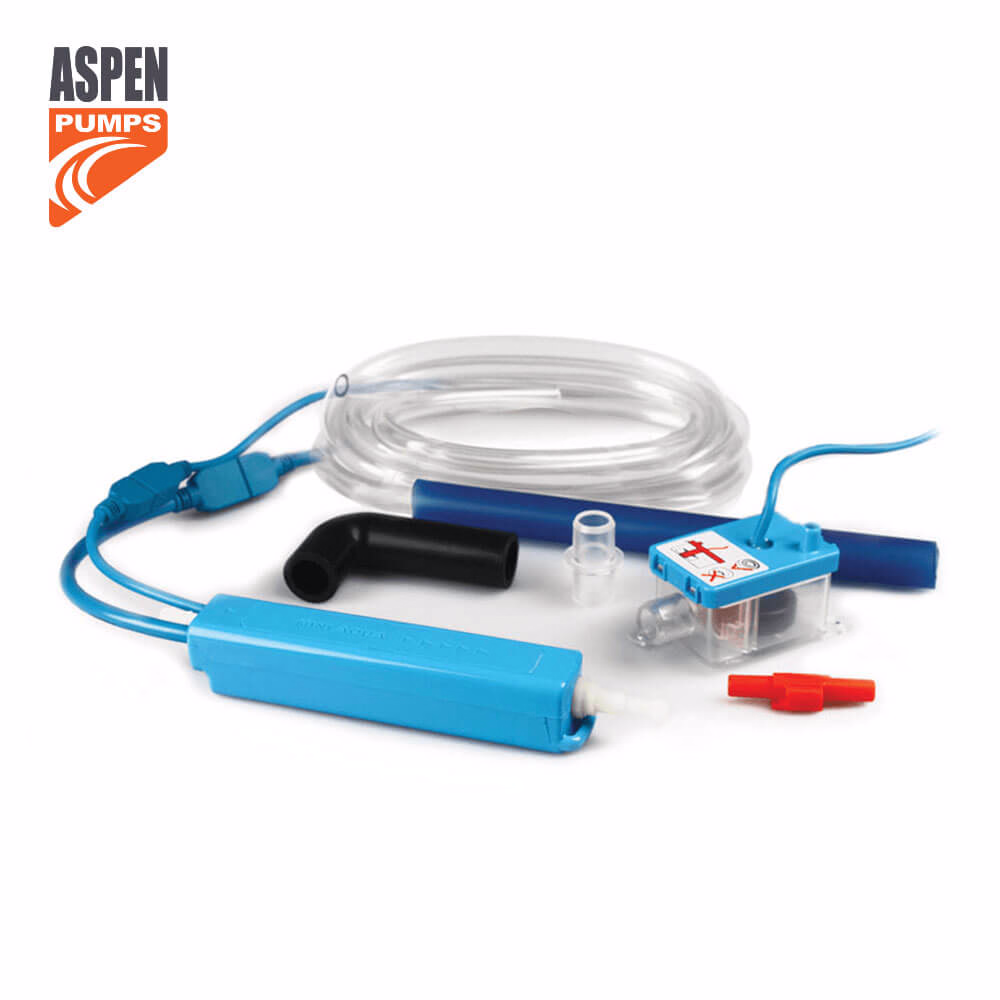

Ce contine pachetul Aspen Mini Aqua

• Pompa Aspen Mini Aqua.
• Cablu Plug & Play de 1,5 m.
• Rezervor cu filtru, flotor si capac.
• Furtun de aerisire din vinil de 150 mm.
• Dispozitiv anti-sifon.
• Tub de aspiratie de 1,5 m, diametru interior 6 mm.
• Furtun de admisie albastru de 220 mm, diametru interior 14 mm.
• Kit de conectare pentru drenaj.
• Kit de fixare.
• Ghid rapid de instalare.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Aspen, respectand pozitia rezervorului, limita maxima de aspiratie de 1,5 m si inaltimea maxima recomandata de refulare de 10 m. Traseul trebuie realizat fara strangulari sau indoiri excesive care pot reduce debitul disponibil.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a spatiului disponibil pentru montarea pompei si a rezervorului.
