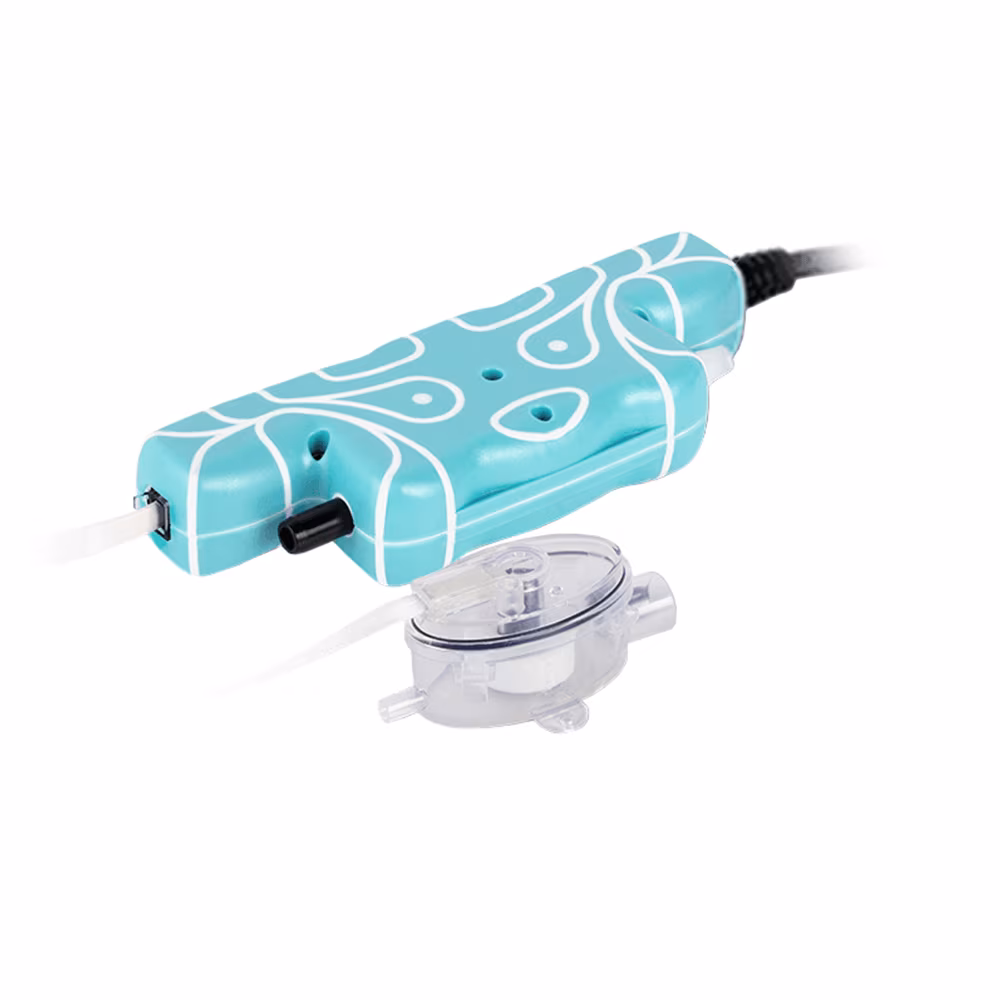

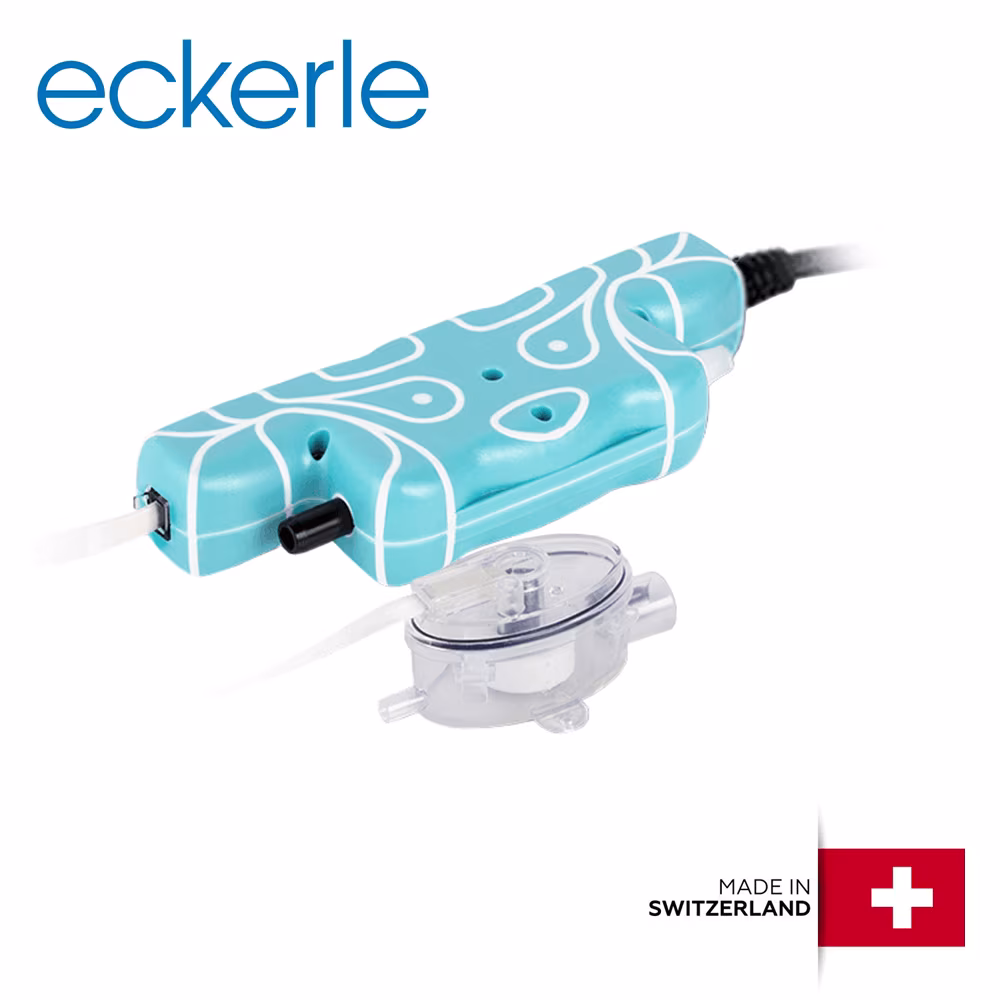

Pompa de condens Gotec Eckerle Tattoo 10, pentru aer conditionat, debit 10 L/h, Hmax 8 m

Pompa de condens Gotec Eckerle Tattoo 10 pentru aer conditionat, debit 10 L/h si Hmax 8 m

Pompa de condens Gotec Eckerle Tattoo 10 este destinata evacuarii apei rezultate in timpul functionarii aparatelor de aer conditionat si poate fi utilizata pentru echipamente cu capacitati de pana la 24000 BTU. Modelul este conceput pentru instalatii in care condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj amplasat la o cota superioara sau la distanta fata de unitatea interioara.

Tattoo 10 se remarca prin functionarea foarte silentioasa, cu un nivel sonor declarat de 16,4 dB(A) masurat la 1 metru. Pompa are un debit maxim de 10 l/h si poate realiza o inaltime maxima de refulare de pana la 8 m, conform curbei de performanta. Sistemul este livrat cu accesorii utile pentru montaj, inclusiv placa de fixare multip pozitionala, manson pentru conectarea directa a detectorului la tava de condens si supapa de sens integrata in pompa.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Compatibilitate: aparate de aer conditionat cu capacitati de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: pana la 8 m, conform curbei de performanta.
• Nivel de zgomot: 16,4 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Supapa de sens: integrata in unitatea pompei.

Accesorii pentru montaj si conectare

Pompa Gotec Eckerle Tattoo 10 este livrata cu accesorii care permit adaptarea mai usoara la diferite configuratii de instalare. Placa de montaj poate fi utilizata in mai multe pozitii, iar mansonul inclus permite conectarea directa a detectorului de nivel la tava de colectare a condensului.

Supapa de sens este integrata direct in unitatea pompei si contribuie la limitarea revenirii apei pe traseul de evacuare dupa oprirea sistemului. Constructia separata a pompei si detectorului permite pozitionarea componentelor in functie de spatiul disponibil in zona unitatii interioare.

Gotec Eckerle Tattoo 10 – pompa de condens compacta si foarte silentioasa

In instalatiile de climatizare, condensul produs in timpul functionarii trebuie evacuat in conditii controlate. Atunci cand nu poate fi realizata o scurgere gravitationala directa, pompa Tattoo 10 permite preluarea apei si transportarea acesteia catre un punct de evacuare situat la distanta sau la un nivel superior.

Modelul combina dimensiunile compacte cu un debit maxim de 10 l/h si o capacitate de refulare de pana la 8 m, fiind potrivit pentru aparate de aer conditionat cu capacitati de pana la 24000 BTU, conform specificatiilor producatorului.

Functionare foarte silentioasa

Unul dintre avantajele principale ale modelului Tattoo 10 este nivelul redus de zgomot. Valoarea declarata este de 16,4 dB(A) la distanta de 1 m, ceea ce permite utilizarea pompei in aplicatii unde confortul acustic este important.

Conform informatiilor producatorului, nivelul sonor al sistemului a fost testat de laboratoarele LNE din Paris.

Debit maxim de 10 l/h si refulare pana la 8 metri

Pompa poate evacua un debit maxim de 10 litri de condens pe ora. Inaltimea maxima de refulare este de pana la 8 m, valoare care trebuie corelata cu curba de performanta si cu configuratia efectiva a traseului.

Performanta sistemului poate varia in functie de diferenta de nivel, lungimea conductei de evacuare, numarul de schimbari de directie si rezistenta hidraulica a traseului.

Aspiratie uscata si umeda pentru montaj flexibil

Tattoo 10 permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste valori ofera flexibilitate la pozitionarea pompei fata de detectorul de nivel si punctul de colectare a condensului.

Configuratia trebuie realizata cu respectarea limitelor indicate de producator pentru a mentine functionarea corecta a sistemului si pentru a evita reducerea debitului.

Detector de nivel si contact pentru alarma

Sistemul utilizeaza un detector separat pentru monitorizarea nivelului condensului. Cu ajutorul mansonului inclus, detectorul poate fi conectat direct la tava de condens, in functie de configuratia aparatului si de spatiul disponibil pentru montaj.

Pompa este prevazuta cu un contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi integrat in schema instalatiei pentru semnalizarea unei situatii anormale sau pentru comandarea echipamentului de climatizare, conform instructiunilor producatorului.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Tattoo 10.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Compatibilitate declarata: aparate de pana la 24000 BTU.
• Debit maxim: 10 l/h.
• Inaltime maxima de refulare: 8 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: 16,4 dB(A) la 1 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 150 x 54 x 28 mm.
• Dimensiuni detector: 82 x 39 x 39 mm.
• Supapa de sens: integrata in pompa.
• Conexiune: cablu cu 6 conductoare pentru alimentare si alarma, prevazut cu protectie la tractiune.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Gotec Eckerle, respectand pozitionarea detectorului, sensul traseului de evacuare si limitele maxime de aspiratie si refulare. Conducta trebuie realizata fara strangulari, indoiri excesive sau alte restrictii care pot influenta debitul.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a lungimii totale a traseului.
