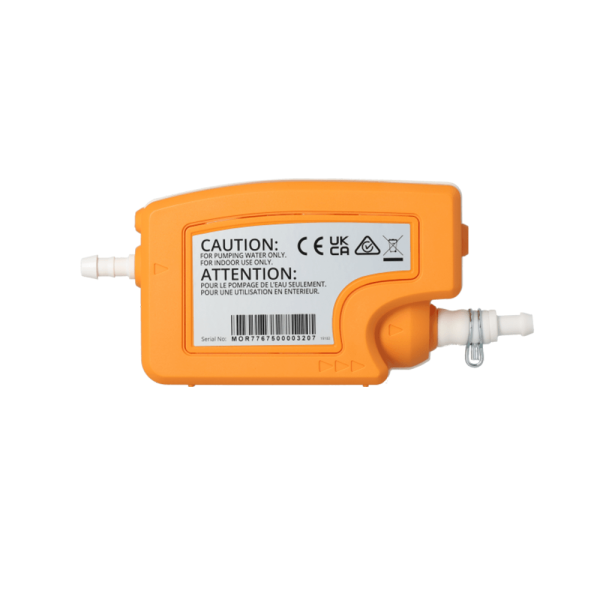

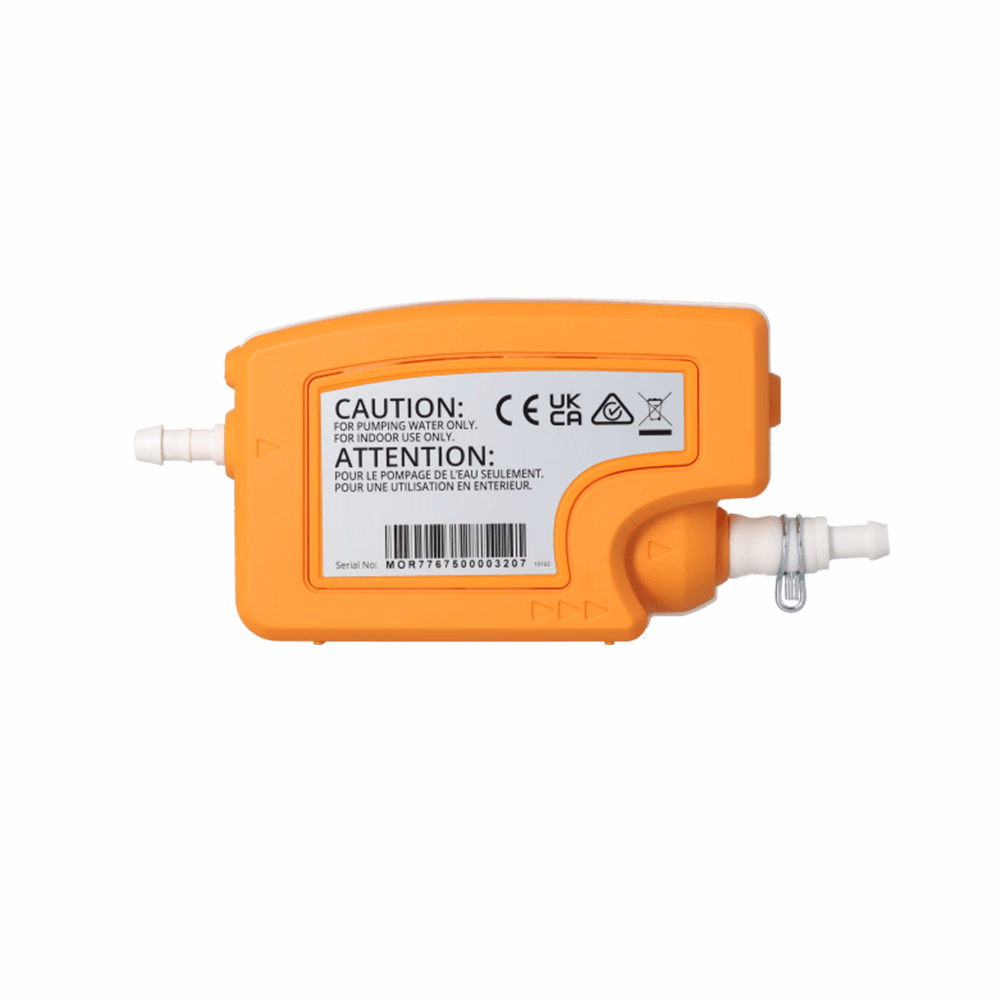

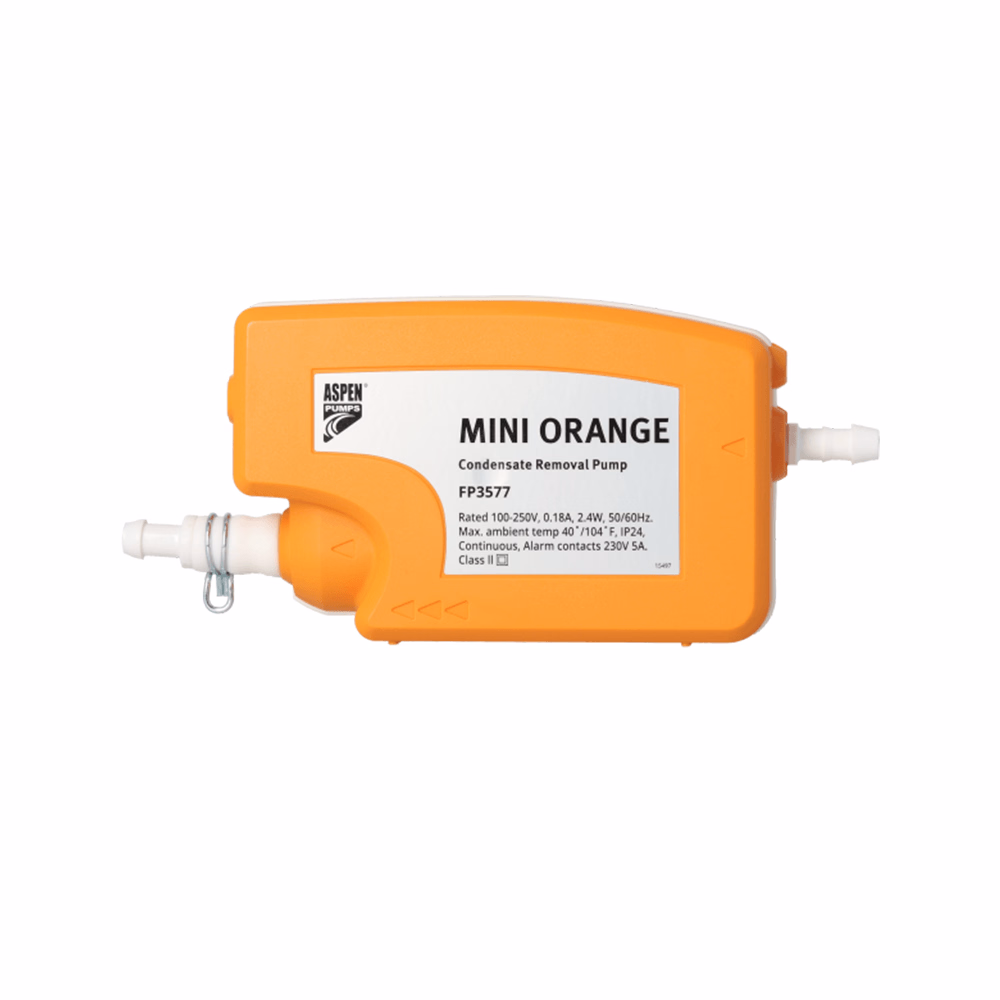

Pompa de condens Aspen Mini Orange, pentru aer conditionat, debit 20 L/h, Hmax 10 m

Pompa de condens Aspen Mini Orange pentru aer conditionat, debit 20 L/h si Hmax 10 m

Pompa de condens Aspen Mini Orange este destinata evacuarii apei produse de aparatele de aer conditionat si poate fi utilizata in instalatii in care condensul nu poate fi eliminat gravitational catre punctul de drenaj. Constructia compacta permite amplasarea pompei in plafon, in spatii tehnice sau in zone ascunse din apropierea unitatii interioare, pastrand instalatia discreta.

Mini Orange ofera un debit maxim de 20 l/h, o inaltime maxima recomandata de refulare de pana la 10 m si o aspiratie maxima de 1,5 m. Cu un nivel sonor declarat de 19 dB(A) la 1 metru, modelul este potrivit pentru instalatii rezidentiale si comerciale mici, unde sunt importante dimensiunile reduse, functionarea silentioasa si accesul simplu pentru intretinere.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Debit maxim: 20 l/h.
• Inaltime maxima recomandata de refulare: pana la 10 m.
• Aspiratie maxima: pana la 1,5 m.
• Nivel de zgomot: 19 dB(A) la 1 m.
• Compatibilitate declarata: aparate de aer conditionat cu putere de pana la 26 kW / 90000 BTU/h.
• Utilizare: instalatii rezidentiale si comerciale mici.
• Montaj: potrivita pentru instalare ascunsa in plafon, canal sau alte spatii tehnice disponibile.
• Intretinere: constructie conceputa pentru mentenanta redusa.

Aplicatii pentru mai multe tipuri de unitati interioare

Aspen Mini Orange poate fi utilizata in diferite configuratii de climatizare, fiind potrivita pentru situatiile in care este necesara o pompa compacta separata de unitatea interioara. Dimensiunile reduse permit integrarea sistemului in spatii unde o pompa cu rezervor de mari dimensiuni nu poate fi instalata.

• Aparate de aer conditionat split de perete.
• Unitati interioare tip duct.
• Unitati de pardoseala.
• Unitati tip sasiu si alte configuratii compatibile.
• Aplicatii rezidentiale si comerciale de dimensiuni mici.

Aspen Mini Orange – pompa compacta si silentioasa pentru evacuarea condensului

Mini Orange este o pompa Aspen dezvoltata pentru instalatii HVAC in care spatiul disponibil este limitat si sistemul de evacuare trebuie sa ramana cat mai discret. Pompa poate fi amplasata la distanta fata de rezervorul de detectie, ceea ce ofera flexibilitate la realizarea traseului.

Modelul combina dimensiunile compacte cu un debit de pana la 20 l/h si o capacitate de refulare de pana la 10 m, fiind o solutie potrivita pentru numeroase aparate de aer conditionat rezidentiale sau comerciale compatibile.

Debit maxim de 20 l/h si refulare pana la 10 metri

Aspen Mini Orange poate evacua un debit maxim de 20 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata de refulare este de pana la 10 m, iar debitul disponibil scade pe masura ce creste diferenta de nivel.

Pentru dimensionarea corecta trebuie luate in calcul curba de performanta a pompei, lungimea conductei, diferenta de nivel si numarul de schimbari de directie ale traseului de evacuare.

Aspiratie pana la 1,5 metri pentru montaj flexibil

Pompa permite o inaltime maxima de aspiratie de pana la 1,5 m, ceea ce permite amplasarea unitatii de pompare la distanta fata de rezervorul de colectare si detectie a condensului.

Aceasta caracteristica este utila in instalatiile unde spatiul din imediata apropiere a unitatii interioare este limitat sau unde pompa trebuie ascunsa intr-o zona tehnica accesibila.

Functionare silentioasa pentru spatii rezidentiale si comerciale

Mini Orange are un nivel sonor declarat de 19 dB(A) la distanta de 1 m. Valoarea redusa permite utilizarea pompei in spatii unde confortul acustic este important, precum locuinte, birouri, camere de hotel sau alte incaperi climatizate.

Pentru aplicatiile unde este necesar un nivel de zgomot si mai redus, Aspen ofera separat gama Silent+, dezvoltata pentru functionare la valori sonore inferioare.

Sistem Plug & Play si mentenanta redusa

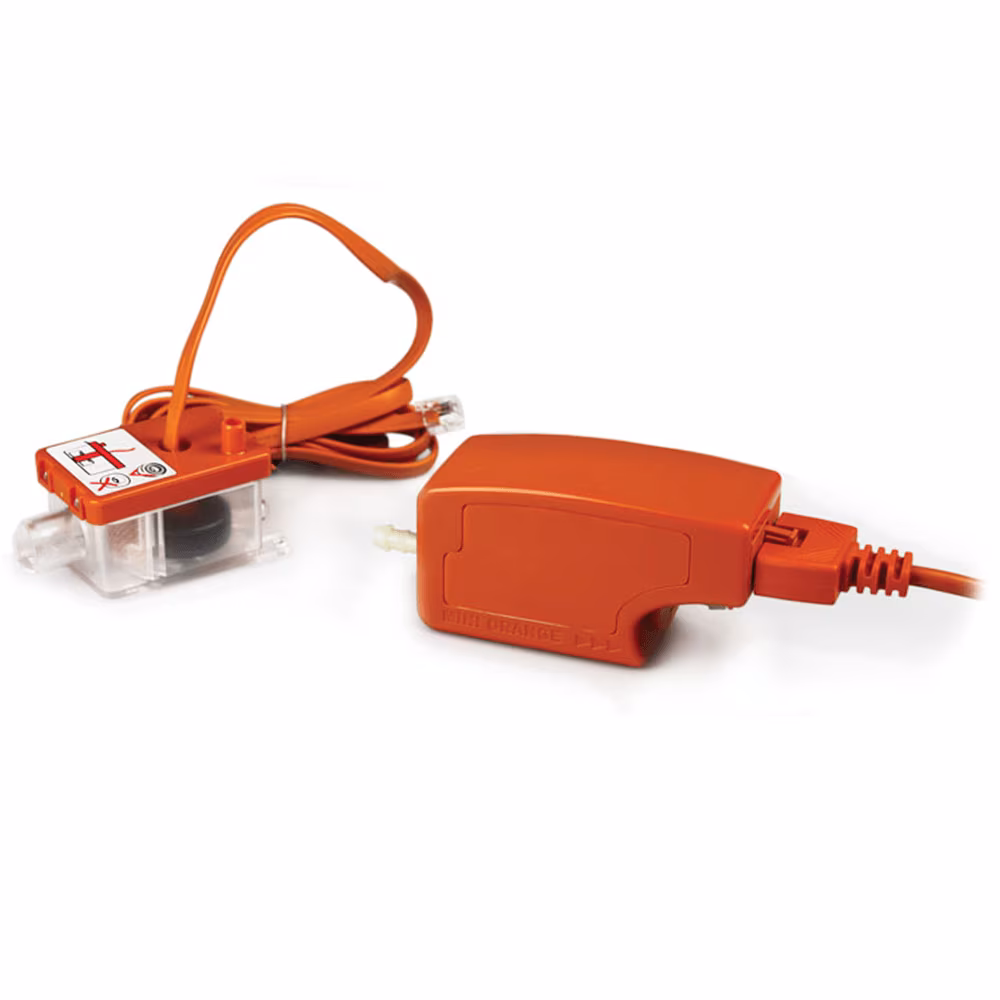

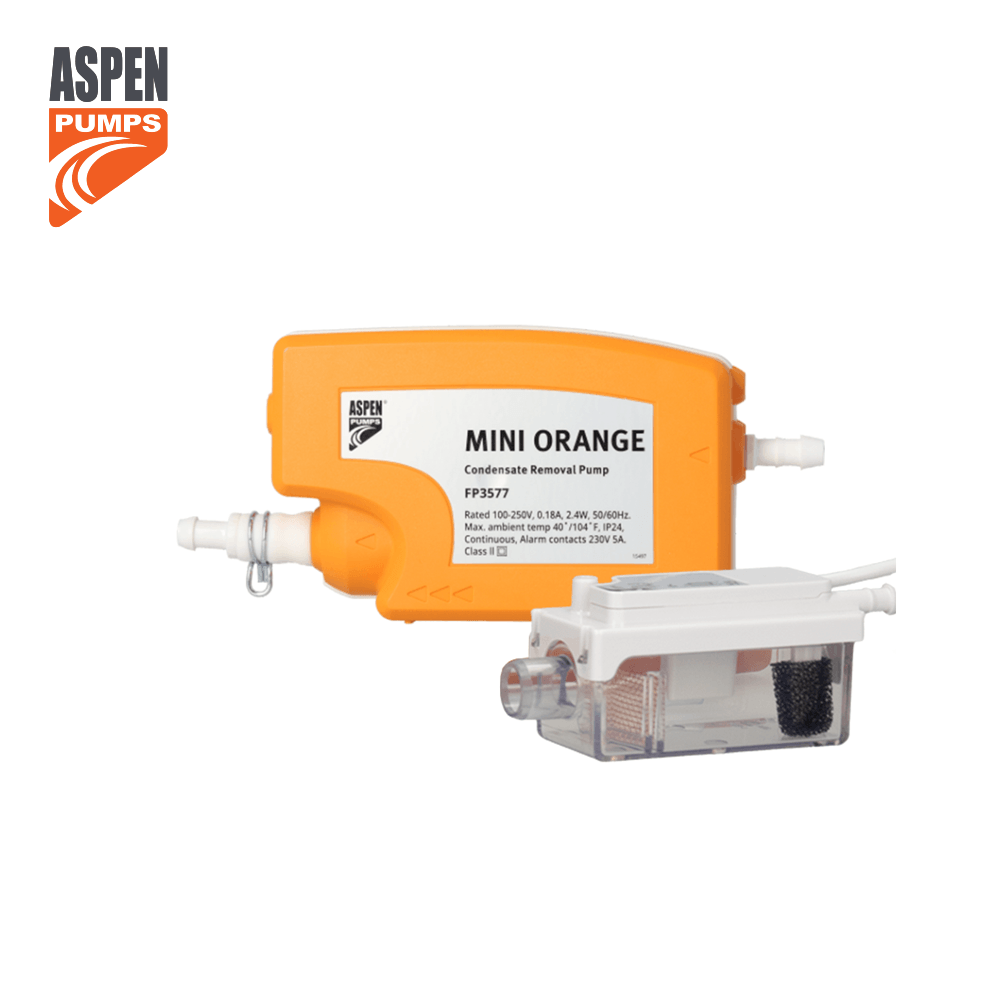

Aspen Mini Orange este conceputa pentru instalare simplificata, cu sistem de conectare Plug & Play si componente separate pentru pompa si rezervor. Aceasta configuratie faciliteaza pozitionarea echipamentului si realizarea conexiunilor in functie de particularitatile instalatiei.

Constructia este gandita pentru necesar redus de intretinere, insa rezervorul, filtrul si conductele trebuie verificate si curatate periodic pentru mentinerea functionarii corecte a sistemului.

Contact de siguranta pentru protectia instalatiei

Pompa este prevazuta cu un contact de siguranta normal inchis, dimensionat la 5 A. Acesta poate fi integrat in circuitul aparatului de aer conditionat pentru protectia instalatiei in cazul aparitiei unei situatii anormale de evacuare a condensului, conform schemei electrice si instructiunilor Aspen.

Mini Orange este autoamorsanta, caracteristica importanta pentru instalatiile in care pompa este amplasata la distanta fata de rezervorul de detectie.

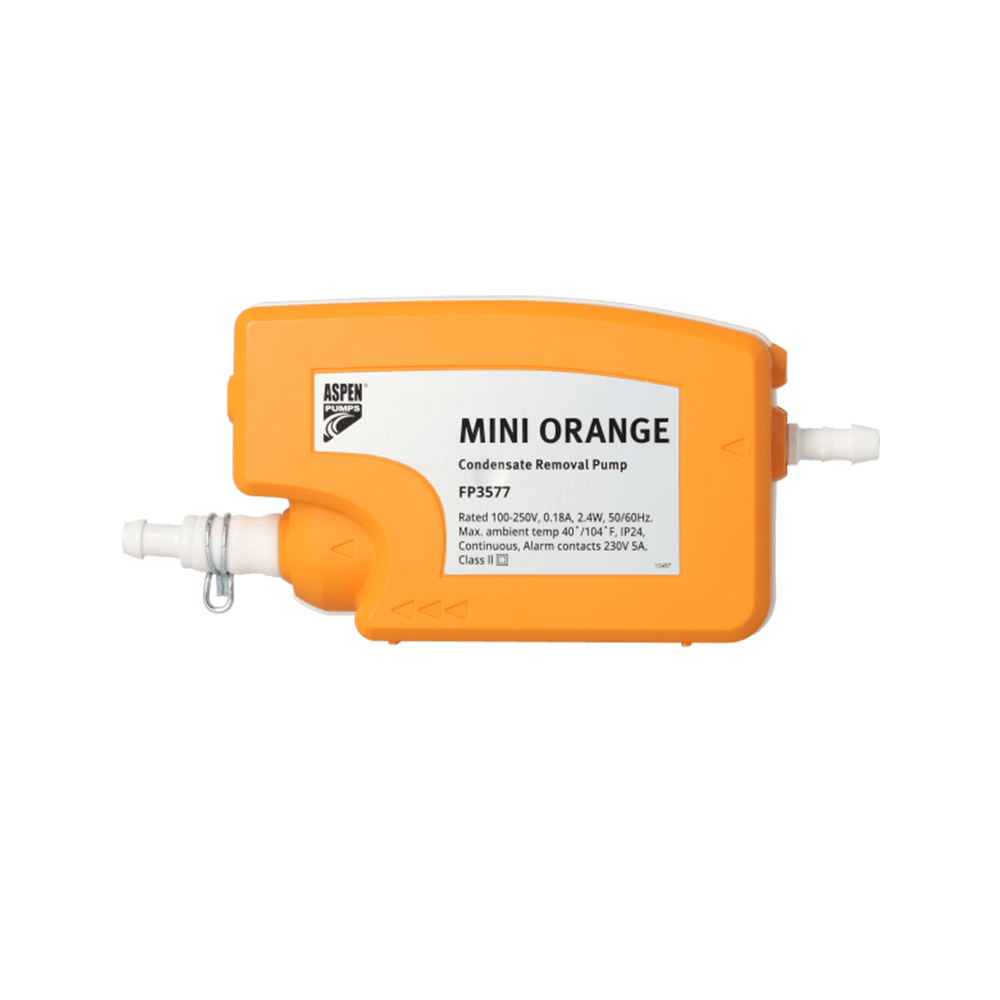

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Mini Orange.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Debit maxim: 20 l/h.
• Inaltime maxima recomandata de refulare: 10 m.
• Aspiratie maxima: 1,5 m.
• Nivel sonor: 19 dB(A) la 1 m.
• Capacitate maxima declarata a aparatului: 26 kW / 90000 BTU/h.
• Alimentare: 100-250 V AC, 50/60 Hz.
• Consum: aproximativ 0,18 A / 2,4 W.
• Regim de functionare: continuu.
• Clasa electrica: II.
• Temperatura ambientala maxima: 40°C.
• Grad de protectie: IP24.
• Diametru exterior intrare: 16 mm.
• Diametru exterior iesire: 6 mm.
• Contact de siguranta: 5 A, normal inchis.
• Autoamorsare: da.
• Greutate: aproximativ 0,391 kg.

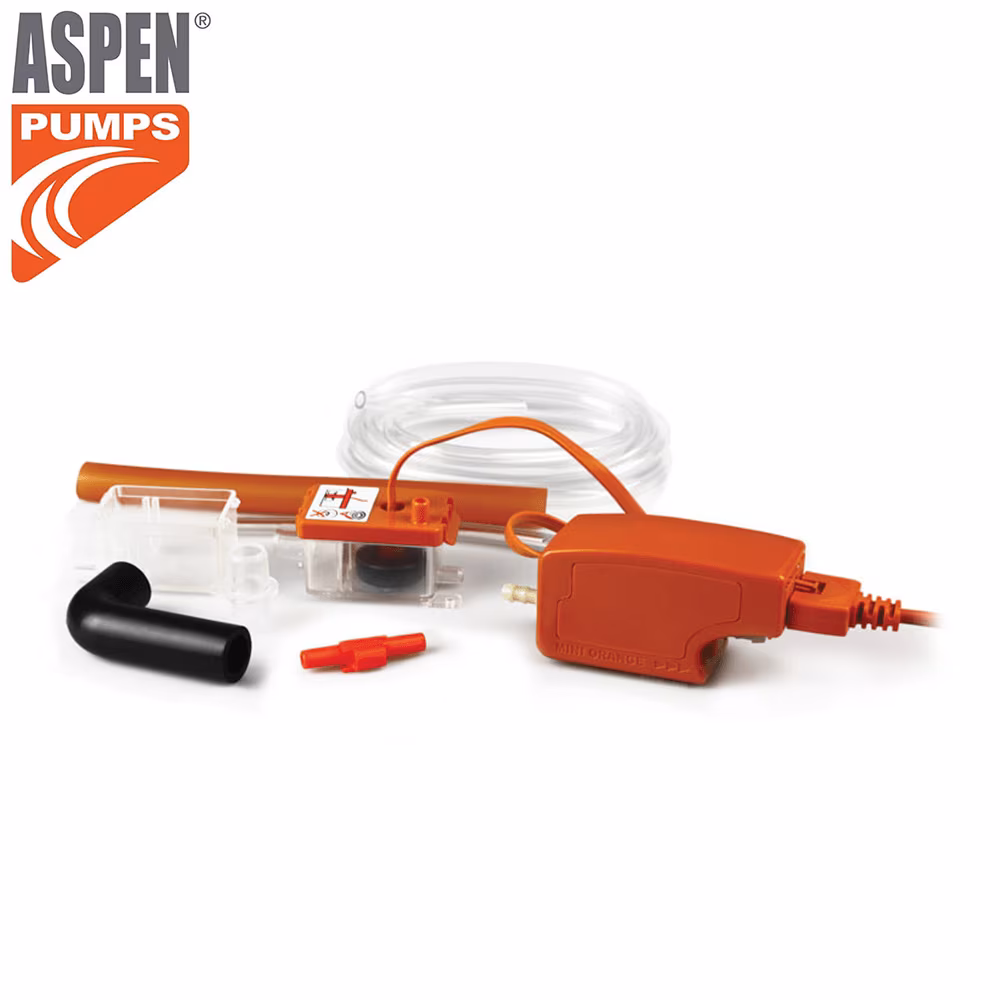

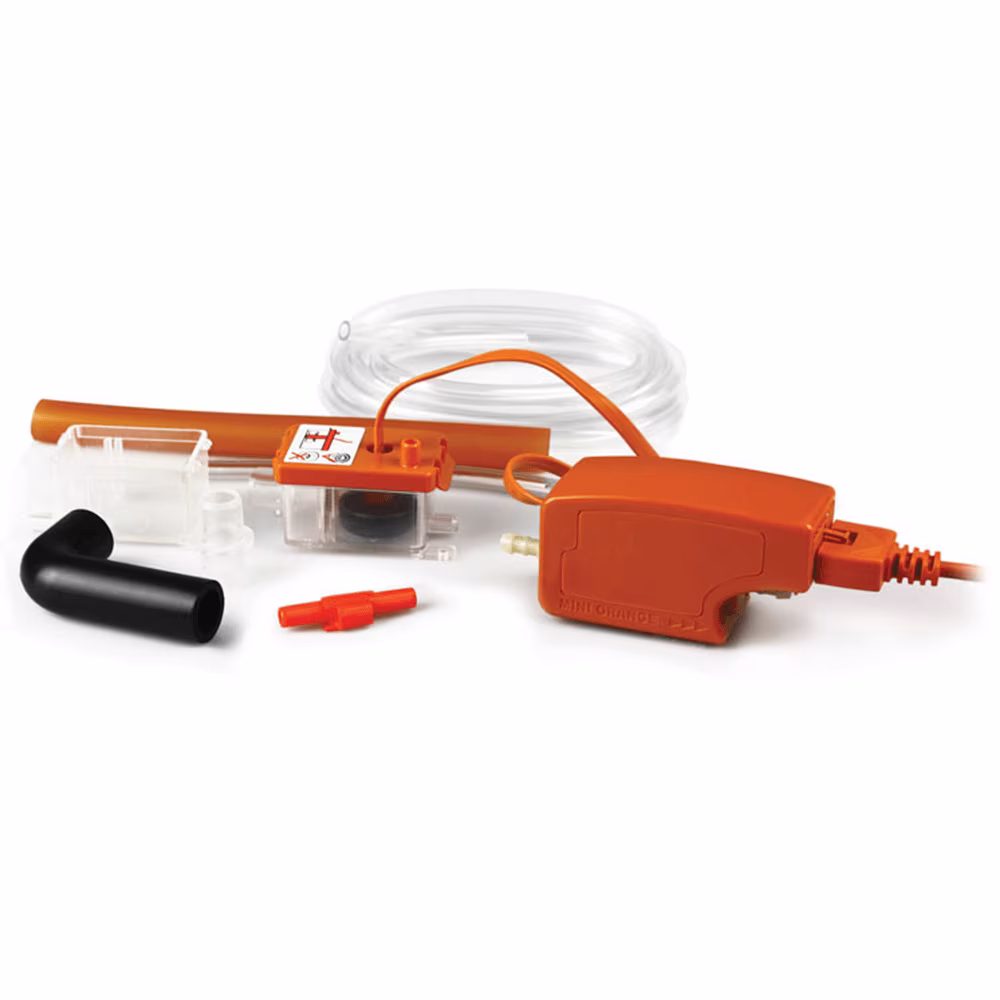

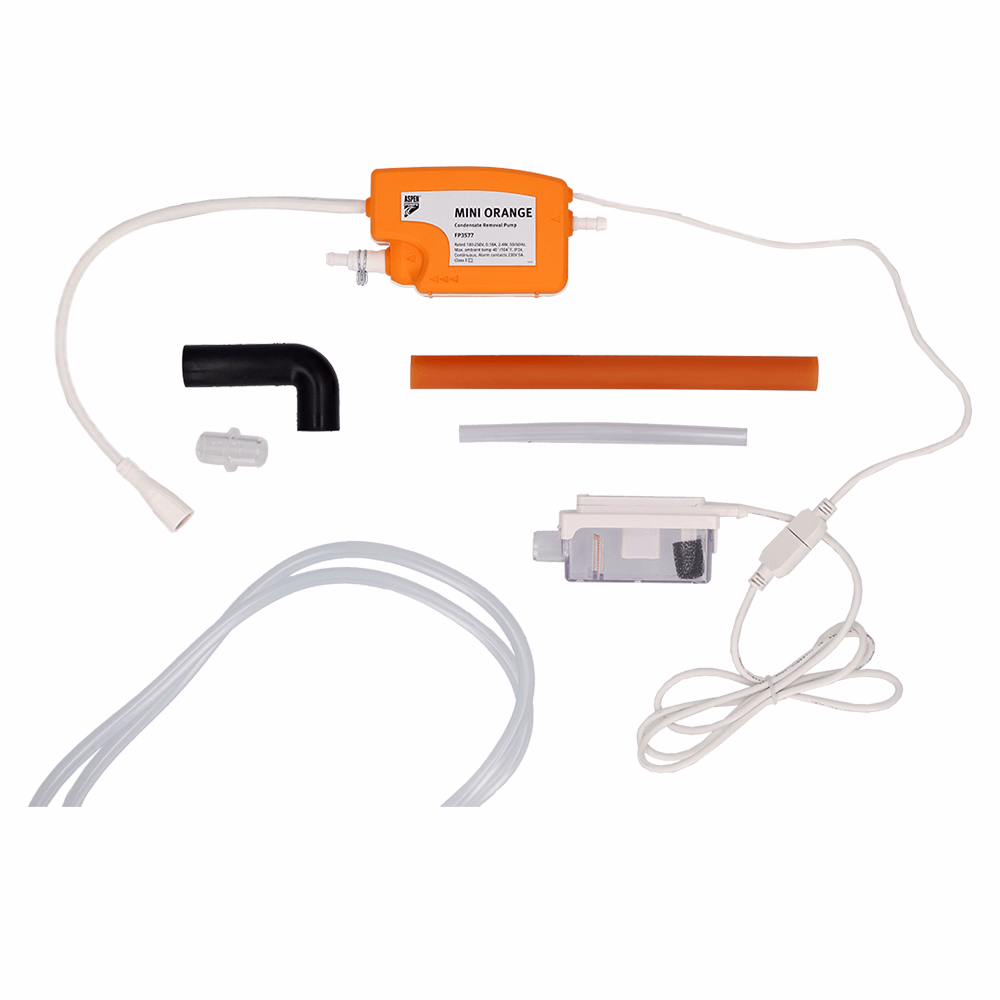

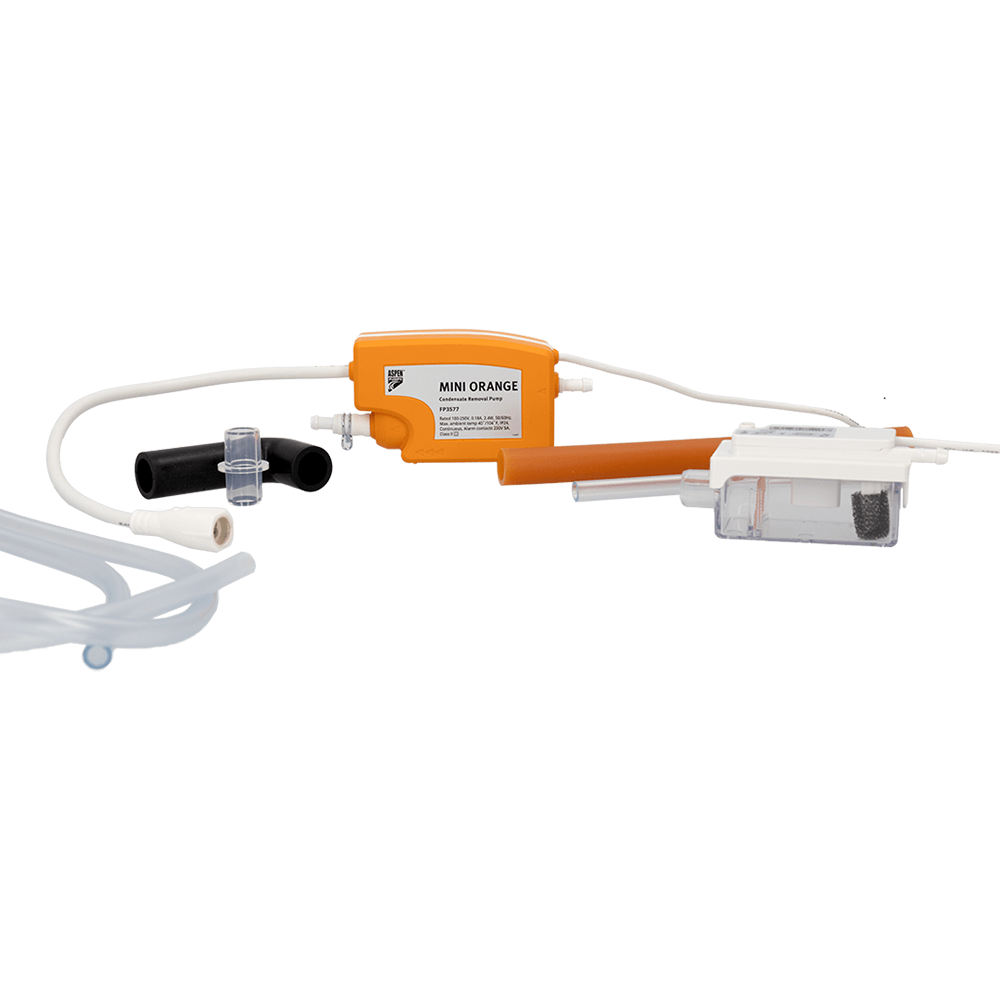

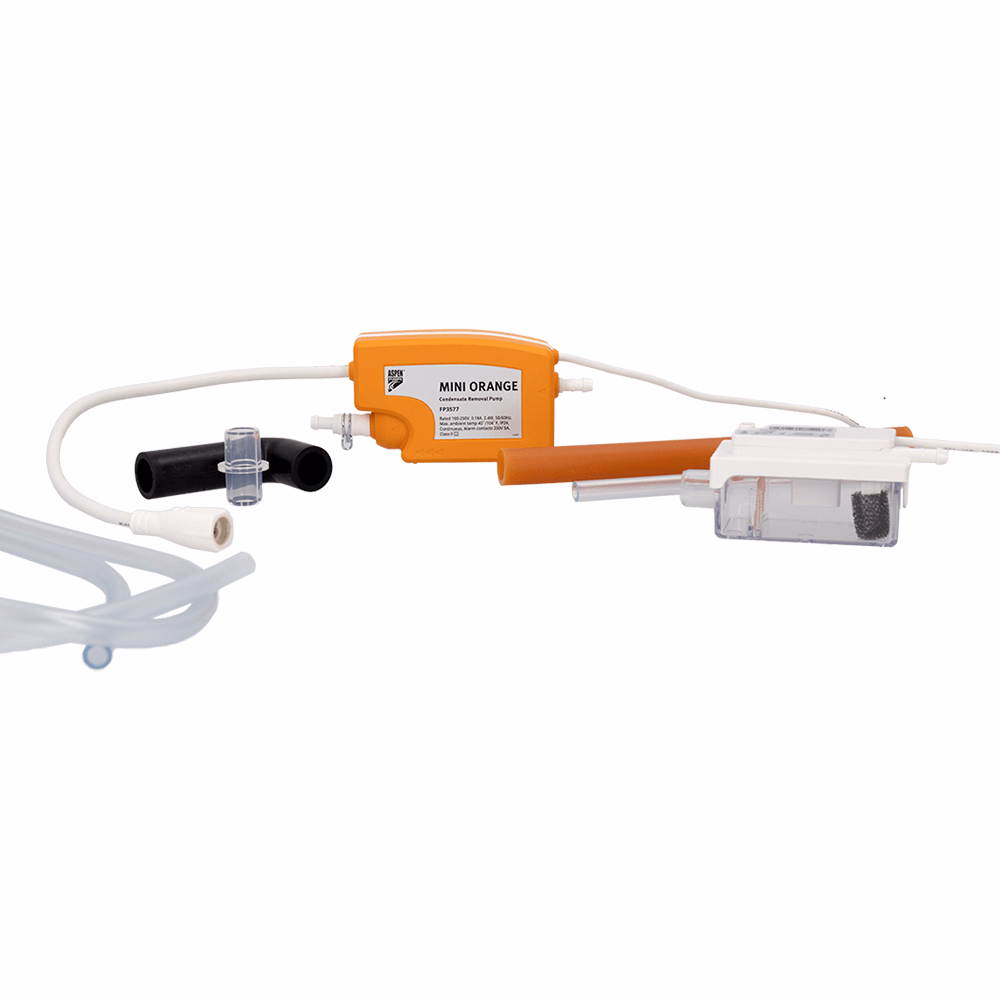

Ce contine pachetul Aspen Mini Orange

• Pompa Aspen Mini Orange.
• Rezervor cu filtru si capac.
• Suport de fixare pe perete.
• Cablu Plug & Play de 1,5 m.
• Cablu de alimentare de 1,5 m.
• Furtun de intrare Orange de 220 mm.
• Furtun de aerisire transparent de 150 mm.
• Kit de conectare pentru drenaj.
• Conector drept si cot din cauciuc.
• Ghid rapid de instalare.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Aspen, respectand pozitia rezervorului, limita maxima de aspiratie de 1,5 m si inaltimea maxima recomandata de refulare de 10 m. Conductele trebuie realizate fara strangulari, indoiri excesive sau alte restrictii care pot reduce debitul disponibil.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a configuratiei traseului. Pentru functionare corecta pe termen lung este recomandata verificarea periodica a rezervorului, filtrului si conductelor de condens.
