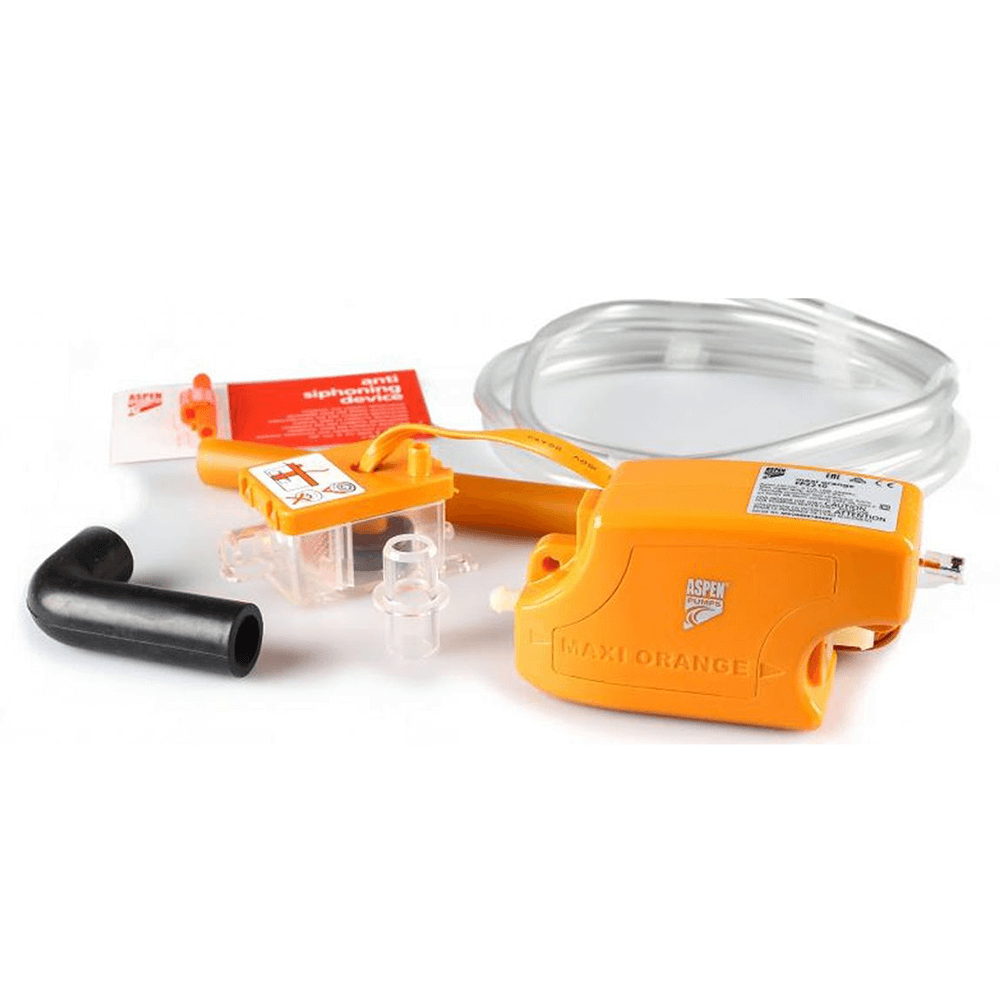

Pompa de condens Aspen Maxi Orange, pentru aer conditionat, debit 35 L/h, Hmax 15 m

Pompa de condens Aspen Maxi Orange pentru aer conditionat, debit 35 L/h si Hmax 15 m

Pompa de condens Aspen Maxi Orange este destinata evacuarii apei produse de aparatele de aer conditionat de capacitate mai mare si este recomandata pentru instalatii in care este necesara o putere de pompare superioara fata de modelele compacte standard. Sistemul poate fi utilizat atunci cand condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj situat la distanta sau la un nivel superior.

Maxi Orange ofera un debit maxim de 35 l/h, o inaltime maxima recomandata de refulare de pana la 15 m si o aspiratie maxima de 2 m. Modelul este prevazut cu motor de putere ridicata, rezervor secundar submersibil si poate fi utilizat cu aparate de aer conditionat de pana la 46 kW / 157000 BTU/h, fiind potrivit in special pentru aplicatii comerciale de capacitate mai mare.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: pana la 15 m.
• Debit la 15 m refulare: aproximativ 10 l/h.
• Aspiratie maxima: pana la 2 m.
• Nivel de zgomot: 35 dB(A) la 1 m.
• Compatibilitate declarata: aparate de aer conditionat de pana la 46 kW / 157000 BTU/h.
• Aplicatii: split de perete, duct, unitati de pardoseala si unitati tip chassis.
• Constructie: rezervor principal si rezervor secundar submersibil inclus.

Aplicatii pentru unitati de climatizare de capacitate mai mare

Aspen Maxi Orange este conceputa pentru instalatii unde cantitatea de condens produsa poate fi mai mare si unde o pompa mini standard nu ofera suficienta rezerva de performanta. Modelul poate fi utilizat in diferite configuratii de climatizare si este potrivit in special pentru aplicatii comerciale.

• Aparate split de perete.
• Unitati interioare tip duct.
• Unitati de pardoseala.
• Unitati tip chassis.
• Aplicatii comerciale unde este necesar un debit mai ridicat de evacuare.

Aspen Maxi Orange – pompa de condens pentru performanta ridicata si instalatii comerciale

Maxi Orange a fost dezvoltata pentru situatiile in care este necesara o pompa mai puternica pentru evacuarea condensului. Motorul de capacitate ridicata si sistemul cu rezervor separat permit utilizarea in instalatii mai solicitante, cu diferente de nivel mai mari sau cu volume crescute de apa.

Compatibilitatea declarata cu echipamente de pana la 46 kW / 157000 BTU/h face pompa potrivita pentru numeroase aplicatii comerciale, cu conditia ca debitul real de condens si configuratia traseului sa se incadreze in limitele curbei de performanta Aspen.

Debit maxim de 35 l/h si refulare pana la 15 metri

Aspen Maxi Orange poate evacua un debit maxim de 35 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata este de pana la 15 m, iar la aceasta diferenta de nivel producatorul indica un debit de aproximativ 10 l/h.

Debitul disponibil scade pe masura ce creste inaltimea de refulare, de aceea dimensionarea instalatiei trebuie realizata in functie de curba de performanta, lungimea conductei si numarul de schimbari de directie.

Aspiratie pana la 2 metri pentru montaj flexibil

Maxi Orange permite o inaltime maxima de aspiratie de pana la 2 m, ceea ce ofera flexibilitate la pozitionarea pompei fata de rezervor si punctul de colectare a condensului.

Aceasta caracteristica este utila in instalatiile unde pompa trebuie montata la distanta fata de unitatea interioara sau intr-o zona tehnica mai usor accesibila.

Rezervor secundar submersibil inclus

Un avantaj important al modelului Maxi Orange este rezervorul secundar submersibil inclus in pachet. Acesta permite adaptarea sistemului la diferite configuratii de colectare a condensului si ofera mai multa flexibilitate la montaj.

Pompa este livrata si cu rezervor principal, capac cu senzor, flotor si filtru, astfel incat sistemul sa poata fi configurat in functie de particularitatile instalatiei.

Functionare si protectii integrate

Pompa este prevazuta cu protectie termica, constructie complet incapsulata si functie de autoamorsare. Gradul de protectie IP21 contribuie la protectia echipamentului in conditiile de instalare prevazute de producator.

Sistemul dispune si de un contact de siguranta normal inchis, dimensionat la 3 A, care poate fi integrat in circuitul aparatului de aer conditionat conform schemei electrice Aspen.

Dispozitiv anti-sifon pentru traseul de evacuare

Maxi Orange include un dispozitiv anti-sifon, util in instalatiile unde configuratia traseului poate favoriza aparitia curgerii necontrolate sau a efectului de sifon dupa oprirea pompei.

Utilizarea corecta a acestui accesoriu trebuie facuta conform instructiunilor Aspen si in functie de pozitia conductei de refulare.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Maxi Orange.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: 15 m.
• Debit la 15 m refulare: aproximativ 10 l/h.
• Aspiratie maxima: 2 m.
• Nivel sonor: 35 dB(A) la 1 m.
• Capacitate maxima declarata a aparatului: 46 kW / 157000 BTU/h.
• Alimentare: 230 V AC, 50/60 Hz.
• Consum: aproximativ 0,11 A / 16 W.
• Regim de functionare: necontinuu.
• Clasa electrica: II.
• Temperatura maxima a apei: 40°C.
• Conducta de refulare: 6 mm diametru interior.
• Grad de protectie: IP21.
• Contact de siguranta: 3 A, normal inchis.
• Protectie termica: da.
• Constructie incapsulata: da.
• Autoamorsare: da.
• Greutate pompa: aproximativ 0,45 kg.
• Dimensiuni pompa: aproximativ 122 x 44 x 66 mm.
• Dimensiuni rezervor: aproximativ 80 x 39 x 34 mm.

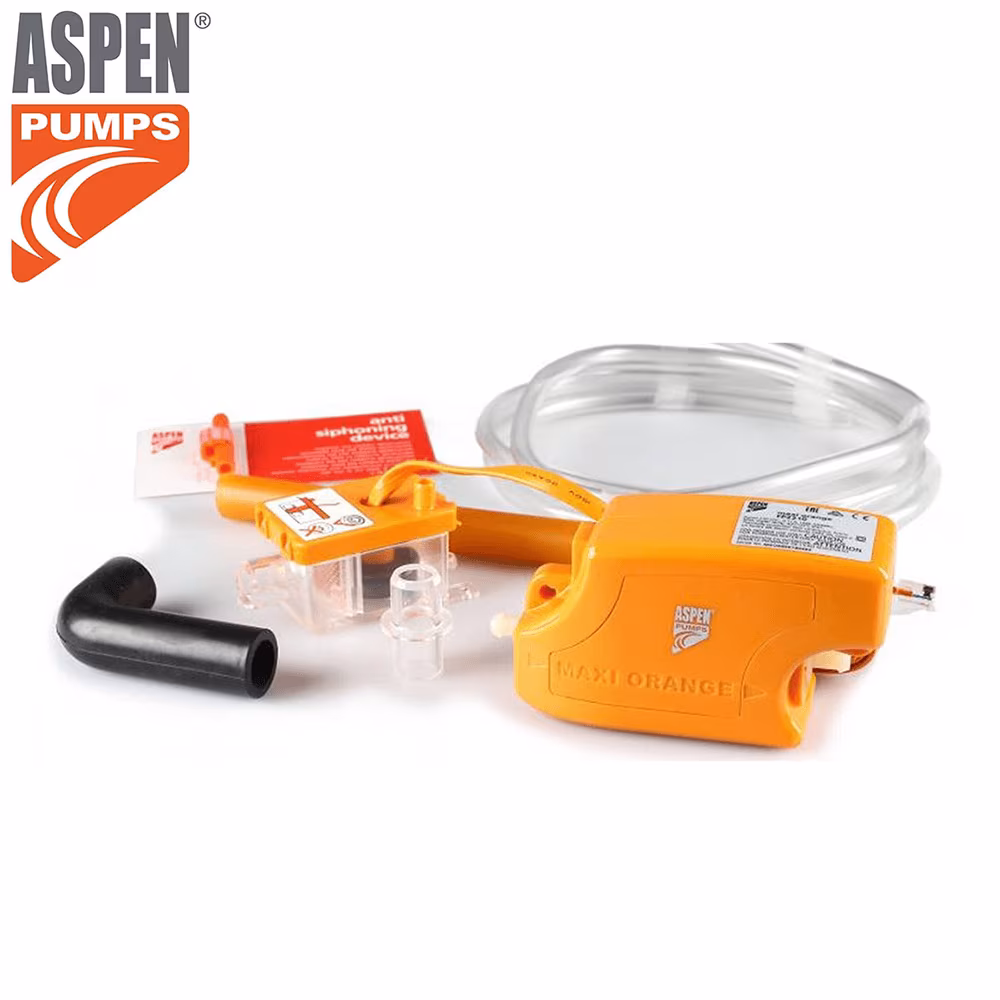

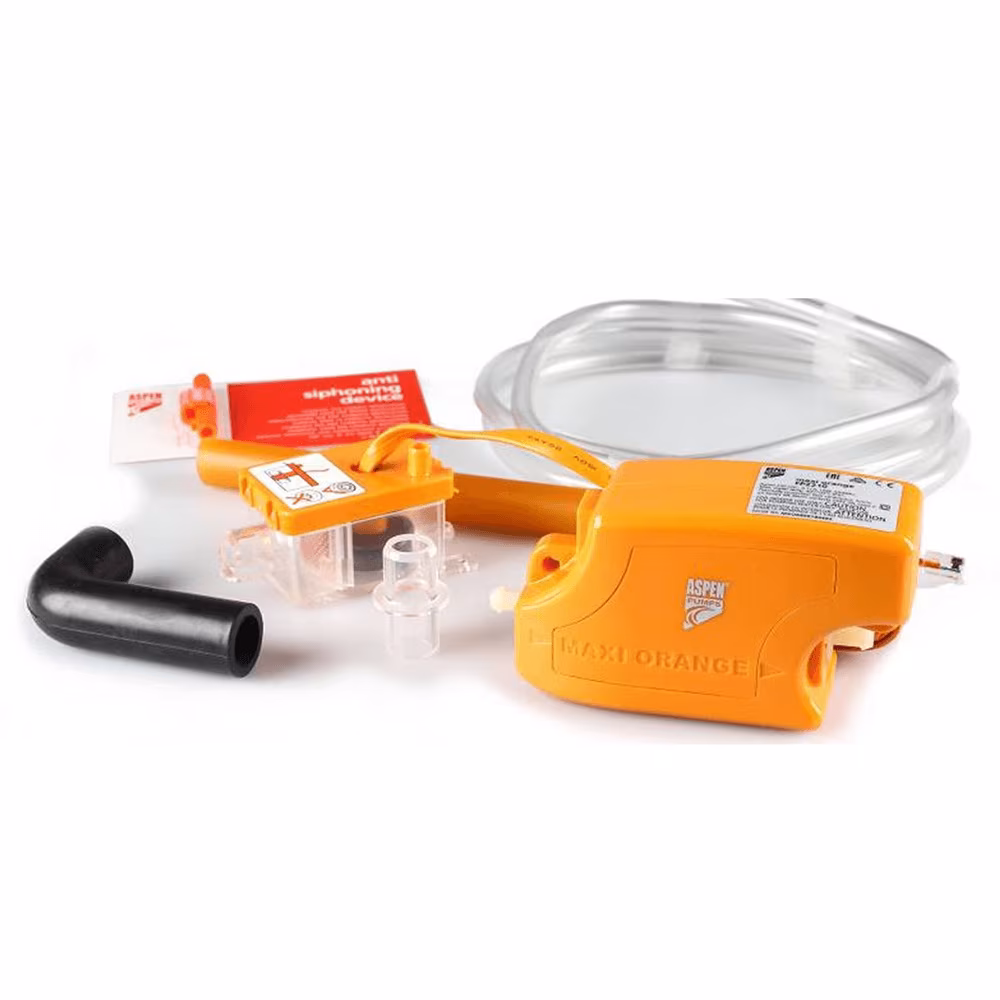

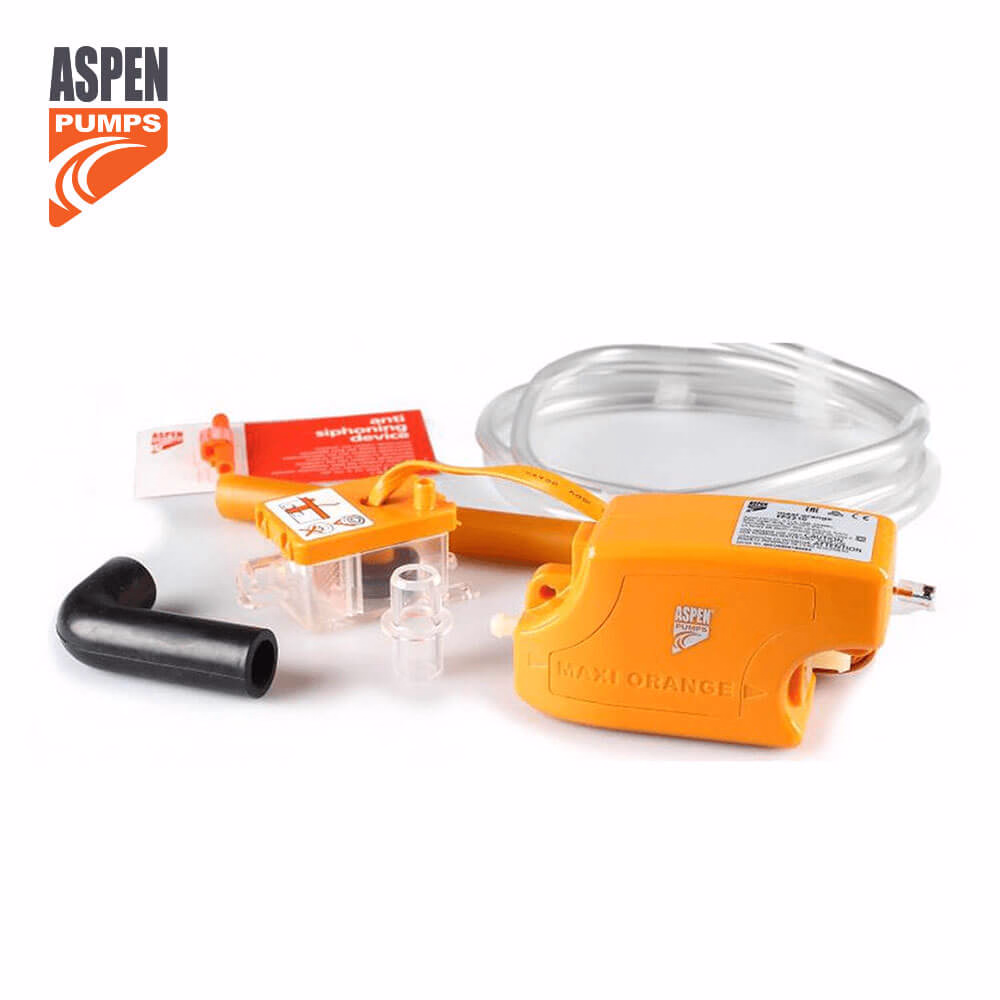

Ce contine pachetul Aspen Maxi Orange

• Pompa Aspen Maxi Orange.
• Cablu de alimentare Plug & Play de 1,5 m.
• Rezervor.
• Capac rezervor cu cablu de senzor de 1,5 m.
• Rezervor secundar submersibil.
• Dispozitiv anti-sifon.
• Flotor si filtru.
• Tub de aspiratie de 1,5 m, diametru interior 6 mm.
• Furtun de admisie Orange de 220 mm, diametru interior 14 mm.
• Furtun de aerisire din vinil de 150 mm, diametru interior 6 mm.
• Kit de conectare pentru drenaj.
• Kit de fixare.
• Manual de instalare.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Aspen, respectand limita maxima de aspiratie de 2 m, inaltimea maxima recomandata de refulare de 15 m si configuratia corecta a rezervorului. Conductele trebuie montate fara strangulari sau indoiri excesive care pot reduce debitul disponibil.

Inainte de alegerea pompei este recomandata verificarea cantitatii reale de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a lungimii totale a traseului. Pentru functionare corecta pe termen lung este recomandata verificarea periodica a rezervorului, filtrului si conductelor de condens.
