Pompa de condens Aspen Maxi Lime, pentru aer conditionat, debit 40 L/h, Hmax 15 m

Pompa de condens Aspen Maxi Lime pentru aer conditionat, debit 35 L/h si Hmax 15 m

Pompa de condens Aspen Maxi Lime este destinata evacuarii apei produse de aparatele de aer conditionat de capacitate mai mare si instalatiilor amplasate in medii cu umiditate ridicata. Modelul este conceput pentru montaj in cotul canalului decorativ, langa unitatea interioara, permitand integrarea pompei intr-un traseu compact si usor accesibil pentru intretinere.

Maxi Lime ofera un debit maxim de 35 l/h si o inaltime maxima recomandata de refulare de pana la 15 m. Sistemul poate fi montat pe partea stanga sau dreapta a unitatii interioare si este compatibil cu diferite configuratii de canal decorativ. Cu o capacitate declarata de pana la 46 kW / 157000 BTU/h, pompa este potrivita inclusiv pentru aparate comerciale de capacitate mai mare si sisteme split de perete.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: pana la 15 m.
• Debit la 15 m refulare: aproximativ 10 l/h.
• Nivel de zgomot: 35 dB(A) la 1 m.
• Compatibilitate declarata: aparate de aer conditionat de pana la 46 kW / 157000 BTU/h.
• Montaj: in cotul canalului decorativ, pe partea stanga sau dreapta a unitatii interioare.
• Aplicatii: unitati comerciale de capacitate mai mare si sisteme split de perete.
• Acces: configuratie conceputa pentru acces simplu la operatiunile de service.

Montaj in canal decorativ langa unitatea interioara

Aspen Maxi Lime este o pompa tip elbow, proiectata pentru instalare in cotul canalului decorativ care coboara lateral de la unitatea interioara. Aceasta configuratie permite mascarea pompei impreuna cu traseul de condens si pastrarea unui aspect ordonat al instalatiei.

Sistemul poate fi montat pe partea stanga sau dreapta a aparatului, in functie de pozitia traseului si de configuratia spatiului. Accesul la pompa ramane relativ simplu, ceea ce faciliteaza verificarile si operatiunile periodice de intretinere.

Aspen Maxi Lime – pompa tip cot pentru unitati mari si aplicatii cu umiditate ridicata

Maxi Lime a fost dezvoltata pentru aplicatii unde este necesara o capacitate de evacuare mai mare decat cea oferita de pompele compacte standard. Producatorul recomanda modelul pentru unitati de climatizare de dimensiuni mai mari si pentru instalatii amplasate in medii cu nivel ridicat de umiditate.

Capacitatea declarata de pana la 46 kW / 157000 BTU/h permite utilizarea pompei cu numeroase echipamente comerciale compatibile, cu conditia ca debitul real de condens si configuratia traseului sa se incadreze in limitele curbei de performanta.

Debit maxim de 35 l/h si refulare pana la 15 metri

Aspen Maxi Lime poate evacua un debit maxim de 35 litri de condens pe ora la inaltime de refulare zero. Inaltimea maxima recomandata este de 15 m, iar la aceasta diferenta de nivel producatorul indica un debit de aproximativ 10 l/h.

Debitul disponibil scade pe masura ce creste inaltimea de refulare, de aceea alegerea pompei trebuie facuta in functie de curba de performanta, lungimea conductei si configuratia efectiva a traseului.

Potrivita pentru aparate comerciale de capacitate mai mare

Maxi Lime poate fi utilizata cu aparate de aer conditionat avand o capacitate declarata de pana la 46 kW / 157000 BTU/h. Aspen o recomanda pentru unitati comerciale de dimensiuni mai mari si pentru sisteme split de perete.

Capacitatea BTU a aparatului reprezinta doar un criteriu orientativ. Cantitatea reala de condens poate varia in functie de temperatura, umiditate, regimul de functionare si conditiile din spatiul climatizat, astfel incat dimensionarea trebuie raportata si la debitul efectiv de apa produs.

Functionare si protectii integrate

Pompa este autoamorsanta si dispune de protectie termica, precum si de constructie complet incapsulata a componentelor interne. Gradul de protectie IP24 contribuie la protejarea sistemului in conditiile de montaj prevazute de producator.

Maxi Lime este prevazuta si cu un contact de siguranta normal inchis, dimensionat la 3 A, care poate fi integrat in circuitul aparatului de aer conditionat pentru protectia instalatiei in cazul unei situatii anormale de evacuare a condensului.

Acces simplu pentru verificare si intretinere

Configuratia de montaj in cotul canalului decorativ permite accesarea pompei fara interventii majore asupra unitatii interioare. Aceasta caracteristica este utila mai ales in aplicatiile comerciale, unde verificarea periodica si curatarea sistemului de condens trebuie realizate rapid.

Pozitionarea corecta a pompei si a traseului de drenaj contribuie la reducerea riscului de acumulare a impuritatilor si la mentinerea debitului disponibil.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Maxi Lime.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Debit maxim: 35 l/h.
• Inaltime maxima recomandata de refulare: 15 m.
• Debit la 15 m refulare: aproximativ 10 l/h.
• Nivel sonor: 35 dB(A) la 1 m.
• Capacitate maxima declarata a aparatului: 46 kW / 157000 BTU/h.
• Alimentare: 230 V AC, 50/60 Hz.
• Consum: aproximativ 0,1 A / 16 W.
• Regim de functionare: necontinuu.
• Clasa electrica: II.
• Temperatura maxima a apei: 40°C.
• Conducta de refulare: 6 mm diametru interior.
• Grad de protectie: IP24.
• Contact de siguranta: 3 A, normal inchis.
• Protectie termica: da.
• Constructie incapsulata: da.
• Autoamorsare: da.
• Greutate pompa: aproximativ 0,47 kg.
• Dimensiuni aproximative: 119 x 99 x 44 mm.

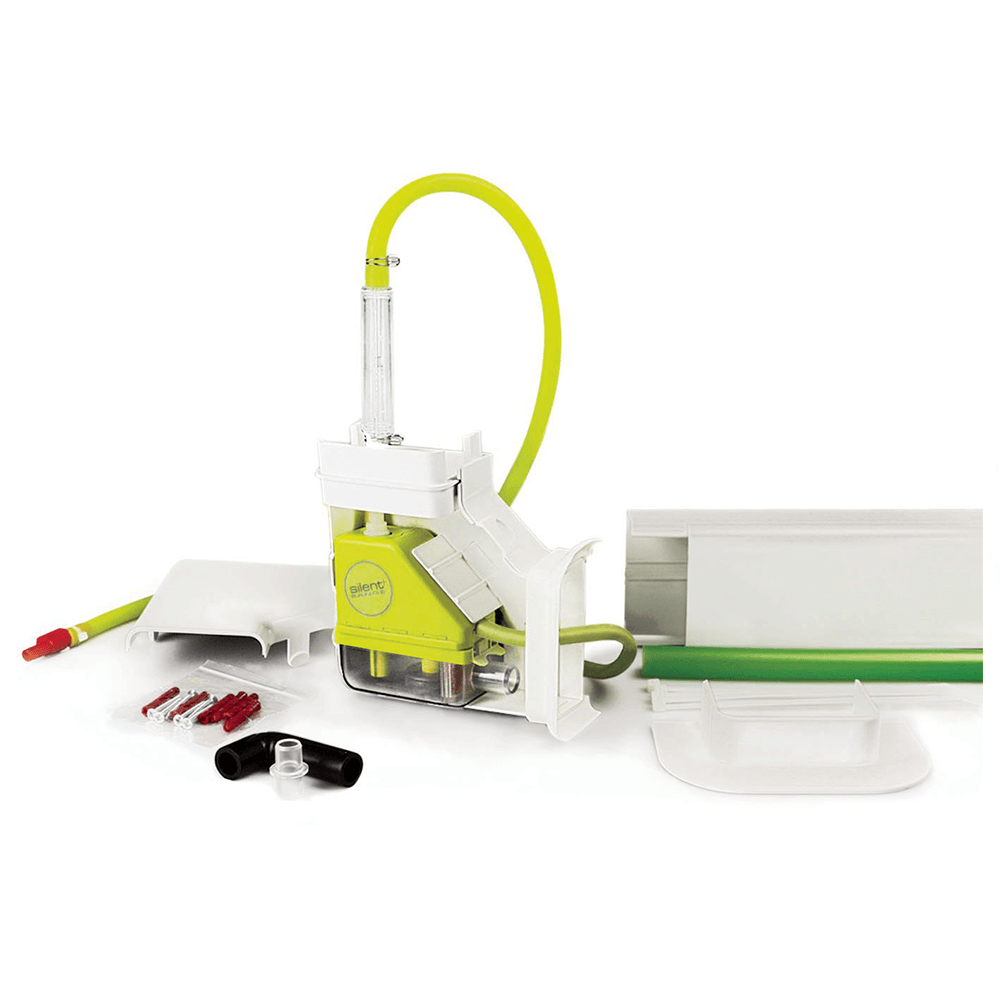

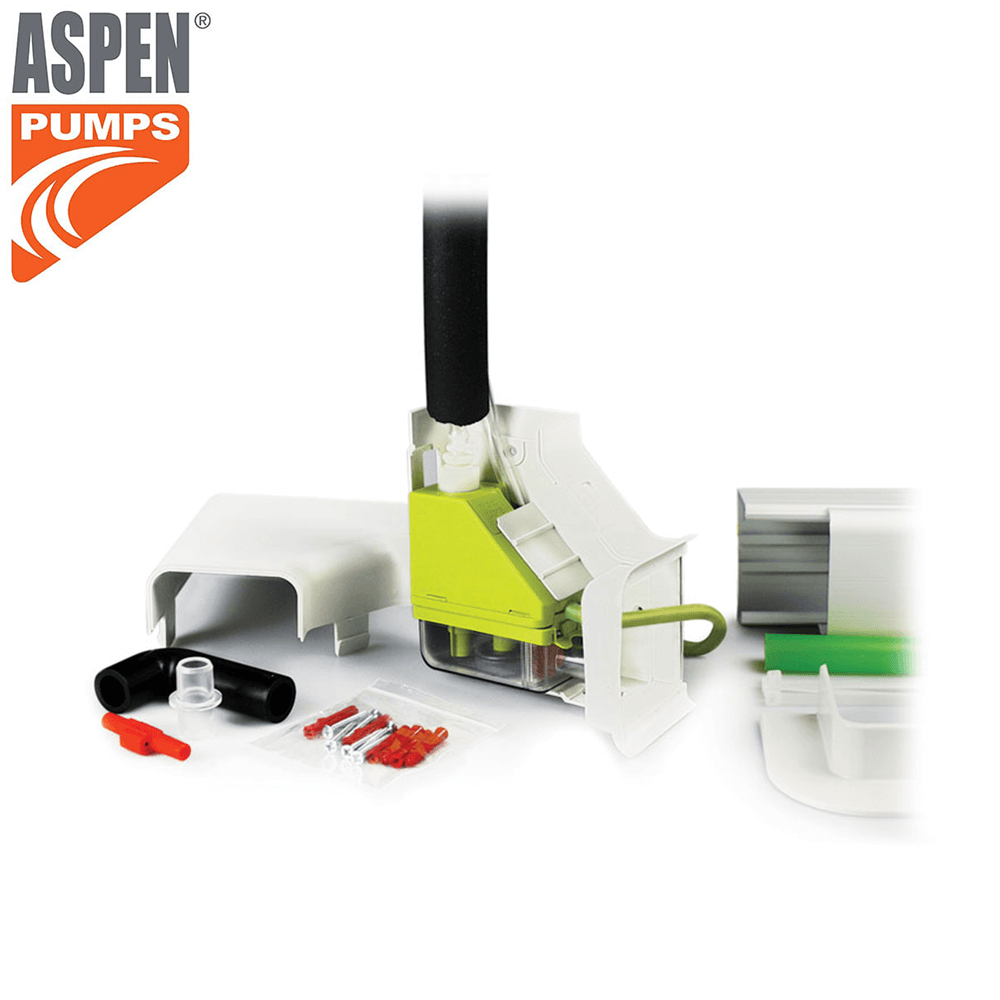

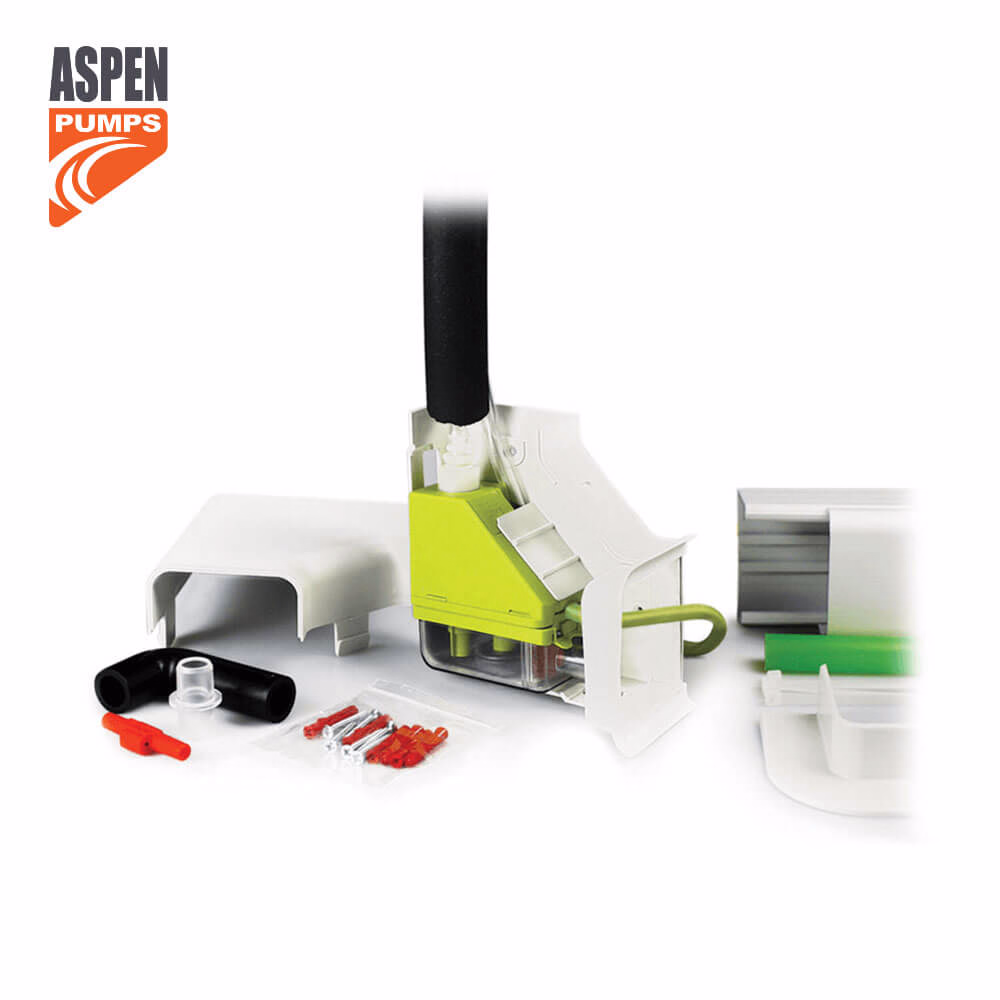

Ce contine pachetul Aspen Maxi Lime

• Pompa Aspen Maxi Lime.
• Conducta de refulare de 750 mm cu conector pentru tub de 6 mm diametru interior.
• Cablu de alimentare cablat cu lungimea de 1,5 m.
• Furtun de admisie Lime de 500 mm, diametru interior 14 mm.
• Furtun de aerisire din vinil de 40 mm, diametru interior 6 mm.
• Dispozitiv anti-sifon.
• Elemente frontale si posterioare pentru cot.
• Elemente pentru canal cu lungimea de 800 mm.
• Garnitura pentru sistemele compatibile BBJ si Inoac/Inaba.
• Placa pentru montaj la plafon.
• Kit de conectare pentru drenaj.
• Kit de fixare.
• Manual de instalare.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Aspen, respectand pozitia de montaj in canal, diametrul conductei de evacuare si inaltimea maxima recomandata de refulare de 15 m. Traseul trebuie realizat fara strangulari sau indoiri excesive care pot reduce debitul pompei.

Inainte de alegerea sistemului este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a compatibilitatii cu sistemul de canal decorativ utilizat. Pentru functionare corecta pe termen lung este recomandata verificarea si curatarea periodica a pompei si a traseului de condens.
